设施监控系统

OpenPro^®处理器环境监测系统中心系统与净机传感器交互作用,包括粒子和微生物监视器,同时管理数据缓冲和验证容度以触发报警激活

设施1010图像感想度量系统

设施3010图像感想度量系统

设施5010图像感想度量系统

工业自动化架构

嵌入式系统与工业自动化架构密不可分,通过监督样本控制和便利与中央软件通信确保强可靠性

三大版本

设施Pro处理器分三种版本,每种版本都配有定制特征,以适应各种系统设计应用

• 设施5010
• 设施3010
• 设施1010

helpPros SCADNG服务器软件或hpProsSMARTNG服务器模块与所有三种process处理器兼容

福利类

• 定制药监环境
• 整合控制可行和不可生存采样
• 最大化效率并最小报错
• 保证高数据完整性
• 便利弹性集成
• 精简安装验证过程

特征学

• 兼容OpenPro SCDA服务器软件或OpenProSMART服务器模块
• 兼容21CFR部分11条
• 提供三种版本:PhinePro 5010、PhinePro 3000和PhinePro1000

应用

监视关键环境,例如:

• 填充线
• 爆破密封
• 隔离器和RABS
• Lyophilizer流程和传输推车
• 通用净室和设施监控
• 生物安全柜子和流头罩

设施5010

系统控制全局解决方案,模块嵌入标准19++

图像感想度量系统

处理器模块

出处:粒子测量系统

.	.
显示器	6.5内TFT带阻触屏LCD
维度(l、w、h)	13.5x19.0x8.75内(34.3x48.3x22.3cm)5U高度
权值	34.5lb(15.7kg)
电源	240VAC,50-60Hz,600W
操作环境	温度:39-104摄氏度(4-40摄氏度)非压缩
输入/输出	最大64粒子或微生物传感器 数字化(1标准3可选) 16中继或数字输出(可配置) 8数字输入 模拟器(3项可选性) 8模拟输入0-10VDC或4-20mA 上至4个数字或模拟板

充气模块

出处:粒子测量系统

.	.
维度(l、w、h)	8x197.0内(20x48.3x17.8cm)、4U高度
权值	26.4lb (12kg)
电源	240VAC,50-60Hz,240W
操作环境	温度:39-104摄氏度(4-40摄氏度)非压缩
传感器	8传感器Airnet二或BioCapt

输入输出模块

出处:粒子测量系统

.	.
维度(l、w、h)	12.0x19.0x7.0
权值	31.4lb (14.2kg)
电源	240VAC,50-60Hz,240W
操作环境	温度:39-104摄氏度(4-40摄氏度)非压缩
输入/输出	数字化(1标准3可选) 16中继或数字输出(可配置) 8数字输入 模拟器(3项可选性) 24模拟输入0-10VDC或4-20mA 上至4个数字或模拟板

电源模块

出处:粒子测量系统

.	.
维度(l、w、h)	14.0x19.0x5.25
权值	22.3lb(10.1kg)
电源	380-480 VAC3-ph,50-60Hz和100-240VAC,50-60Hz
操作环境	温度:39-104摄氏度(4-40摄氏度)非压缩

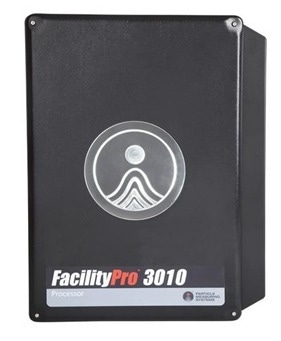

设施3010

可靠资料和I/O处理器专为紧凑系统设计

图像感想度量系统

出处:粒子测量系统

.	.
维度(l、w、h)	6.2x19.0x13.2
权值	27.5lb(12.5kg
电源	VAC-24050-60Hz-350W
输入/输出	最大64粒子或微生物输入量(可配置)* 16中继或数字输出(可配置) 8数字输入 8模拟输入量,0-10VDC或4-20MA 16项数字输出/8数字输入

设施1010

数据处理器缺少综合I/O,意图为可行和不可生存传感器提供可靠Ethernet接口并增强现有的ENODE系统

图像感想度量系统

出处:粒子测量系统

.	.
维度(l、w、h)	5.7x9.0x2.6 in (14.5x23.0x6.5cm)
权值	2.5lb(1.14kg
电源	120VDC1.5A
输入/输出	最大64粒子或微生物输入

特征比较

出处:粒子测量系统

	设施1010	设施3010	设施5010
粒子和微生物点 处理器	顶64粒子或 微生物输入	顶64粒子或 微生物输入	顶64粒子或 微生物输入
数字输出 中继或24VDC)	-	16	最多128处理器 可选I/O模块
数字输入	-	8	最多64处理器 可选I/O模块
模拟输入	-	8	最多192处理器 可选I/O模块
立方计算法	✔	✔	✔
容恕检查	✔	✔	✔
食谱驱动采样	✔	✔	✔
数据缓冲区	✔	✔	✔
实时微生物 监控	-	-	✔
真空空气流 控件	-	-	✔
微博监控 中心真空	-	-	✔
