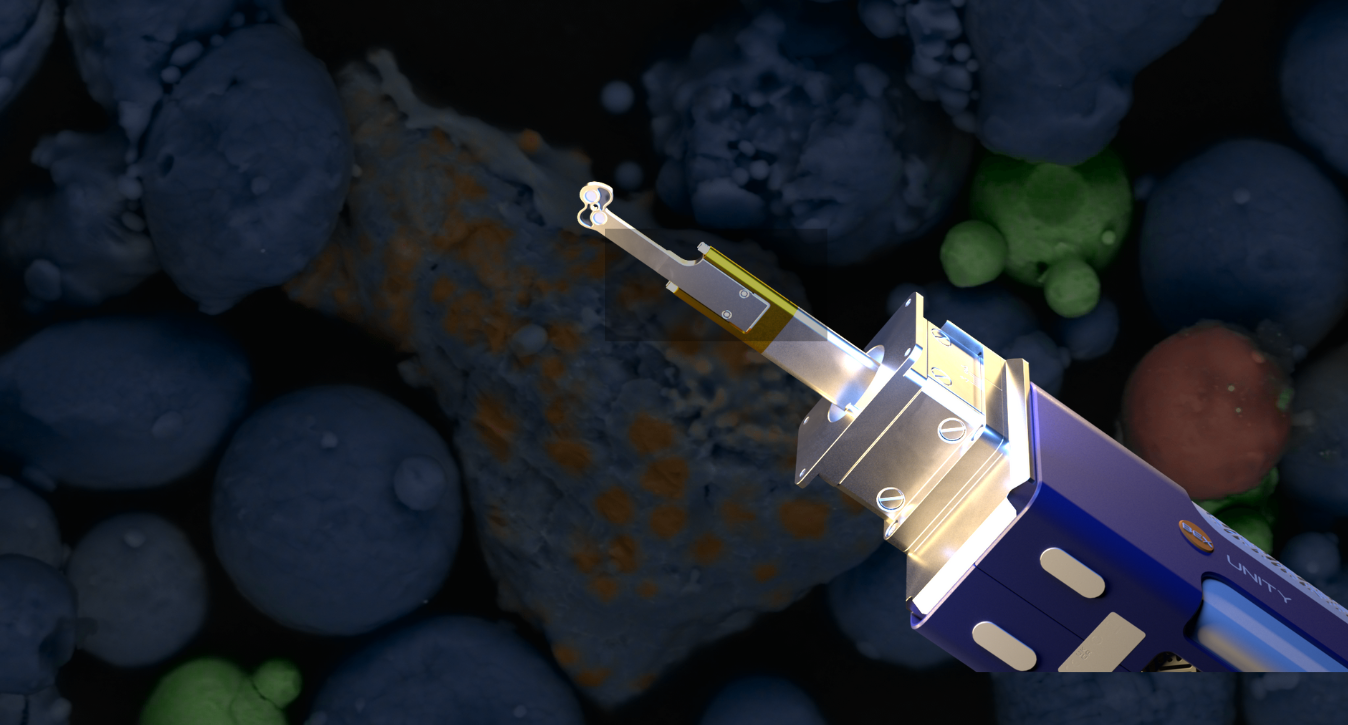

牛津仪器引进了一个新的检测器Unity,为扫描电子显微镜提供革命性新成像技术
Unity是世界首个反射电和X-Ray成像检测器顺畅整合反射电子和X光信号,提供快速高清晰度图像,配有元素数据,用户环游样本
Unity基于革命设计,包括反射电子传感器和X射线传感器都在同一传感器包内,直接位于极下方,设计目的是实现信号收集最大化,保证以正常成像速度和操作条件使用,制作基本成像
高速BEX数据收集Unity比以往任何时候简单化以分钟制成并检验全样本,改变SEM使用方式
从直觉到深入观察
到目前为止 电子显微镜样本的检验 高度依赖直觉正常样本分析从二次或后冲电子检测器灰度图像开始,环游样本并试图评估最有产能的详细分析区
获取设置随后调整,为EDS分析提供最优条件,只有执行后结果才能确认我们的直觉正确性可能需要多次重复这一过程才能产生有意义的输出,甚至更深入地理解样本
Unity通过提供富含实用元素和地形细节图像消除猜想
为何团结
世界第一
Unity检测器从独有设计上实现功率和速度,将两种传感器整合到显微镜极片下方的单检测器头内
双传感器
Unity像传统成像检测器一样由后向电子传感器组成,提供样本密度信息传感器显示样本内的不同相位,亮度直接与原子数相关
与正常成像检测器不同,Unity拥有X-Ray传感器收集特征X-Ray信号,这些信号传送元素数据并使其能够即时生成彩色图像此外,两种传感器信号合并提供高分辨率样本图像易解
视频信用:牛津工具NanoAna解析
通过即时提供图像,从样本分析中消除大部分疑点和猜想,使微镜员能够自信和物质地浏览样本,提高分析工作流程
图像感知:牛津工具NanoAna剖析
设计每日映射
UnityBEX成像系统使用低波束电流提供X-Ray色电子图象分布广广,使用户能以类似方式使用它使用常规成像检测器:
弹性工作距离
X-Ray传感器新操作位置表示组成化学数据遍历工作距离
图像感知:牛津工具NanoAna剖析
地形无关紧要
Unity X-Ray传感器提供深槽等难样本地形数据,通常会因嵌入而丢失信号两种BSE传感器可配置为地形模式,使生成图像在需要时高亮样本地形而非样本密度
图像感知:牛津工具NanoAna剖析
广域视图
Unity传感器头设计大孔径直径,使微镜师能够充分利用广田模式,如鱼眼模式,帮助提供全样本分析宏级高分辨率成像
图像感知:牛津工具NanoAna剖析
可变压力模式
ity开发可变压力模式功能,允许非导式样本BEX成像
图像感知:牛津工具NanoAna剖析
高性能BSE传感器
UnityBSE传感器定制并独有形状优化信号采集和Peltier冷却提高敏感度,导致高性能BSE检测器
图像感知:牛津工具NanoAna剖析
结果用户可依赖
ity基础技术和专门知识开发数十年制作最佳X-Ray检测器ity检测器结合AZTEC软件平台使用Tru-Q技术、高通量X4电子和AZTEC实战化学成像,保证样本成像即时真正精确
操作位置
BSE成像检测器一般直接定位极下方,X-Ray检测通常使用EDS检测器进行,距离样本较远并取低高度角
Unity检测器头部极下方,X-Ray传感器从广采集角度获益,该角度为BSE成像使用平面流和沉积时间提供高信号
带BEX成像图像感知:牛津工具NanoAna剖析
传统成像图像感知:牛津工具NanoAna剖析
快速无穷导航
ity允许大面积样本表面导航并扫描感兴趣的特征用户移动时可以看到全色图像显示组成样本的化学元素
即时可见细节调查分分钟执行或顺利切换另一种分析技术,如WDS、EDS或EBSD,以进行更详细的分析
BEX技术提供导航速度允许Unity对正常显微镜工作流进行革命正因如此,测试显示Unity提高显微镜生产率达100倍
视频信用:牛津工具NanoAna解析
制图学
ity成像允许精确高清晰度化学映射完整样本可能需要数小时并可能需要一夜运行的东西,目前分分钟即可实现。
产品管理员Haithem Mansour突出样本大面积拟标为“映射 ” 。简单选择Run开始获取海思特除速度收集数据外,还记下个人图像由软件缝合时所制作地图的质量yabo214极快易取出小粉红色微粒污染物,尽管其存在水平低
视频信用:牛津工具NanoAna解析
团结行动
UnityBEX成像检测器简介
UnityBEX图像检测器简介视频信用:牛津工具NanoAna解析
