LabRAM苏蕾Nano实时和直接相关Nanoscopy

需要更多的信息吗?

让我们帮你查询,小册子和价格要求

请求报价
下载拷贝

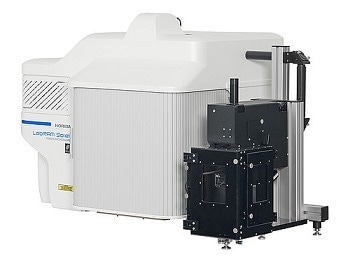

LabRAM苏蕾Nano实时和直接相关Nanoscopy Horiba完全结合的系统基于OmegaScope扫描探针显微镜和LabRAM苏蕾拉曼显微镜。LabRAM苏蕾纳米为光致发光提供无与伦比的能力和直接硝唑AFM-Raman测量。

AFM成像模式(电气、地形、机械等)和拉曼收购可以顺序执行或同时在同一位置的样品表面。光学与光致发光nano-resolution是可以实现的(参数/ TEPL)和Tip-Enhanced拉曼光谱。

LabRAM苏蕾Nano是一致的AFM和拉曼测量环境室控制氛围,在低温下。

特征

多试样分析平台

宏观、微观和纳米测量可以在同一AFM-Raman平台进行。

Multi-Technique /多

几个SPM(扫描探针显微镜)模式,如AFM力曲线测量,导电和电模式(KPFM、cAFM), STM,液体电池和电化学环境,集体通过参数/ TEPL化学映射。

收购的完全控制通过一个工作站和强大的软件控制。SPM和拉曼或者PL显微镜可以在一个独立的或同步的方式。

符合可用的AFM室湿度控制、环境控制、冷却样品持有人。

可靠性/稳定性

高谐振频率AFM扫描。实现高性能没有主动隔振。

易用性

完全自动化操作,在几分钟内开始量化。

收集效率高

自顶向下和斜拉曼/ PL检测可用高数值孔径的目标最大分辨率和吞吐量硝唑和tip-enhanced测量(光致发光和拉曼)。

高通量多通道UV-VIS-NIR消色差的平台

开发光致发光,拉曼、致发光和更多。

四内部激光和六个不同的过滤器是可用的;four-grating炮塔。

高空间分辨率

纳米光谱分辨率(降至10 nm)通过Tip-Enhanced光学光谱(参数:Tip-Enhanced拉曼光谱,TEP: Tip-Enhanced光致发光)。

超低的截止频率

到30厘米¹高吞吐量。

超快的拉曼成像

SmartSampling^™快-100倍拉曼地图——工作时间转换为分钟
与专利Q-Scan 3 d喇曼lightsheet共焦成像^™

规范

SmartSPM扫描仪和基础

由样品扫描类型:XY非线性0.05%;Z非线性0.05%
样品扫描范围:100µm×100µm×15µm (±10%)
噪声:0.1 nm RMS在XY维度在200赫兹的带宽与电容传感器;0.02 nm RMS XY维度在100赫兹的带宽与电容传感器;< 0.04 nm RMS Z电容传感器在1000赫兹的带宽
X, Y, Z运动:数字闭环控制X, Y, Z轴;机动Z方法范围是18毫米左右
共振频率:XY: 7千赫(卸载);Z: 15千赫(卸载)
样品定位:跟踪样品定位范围5×5毫米
样本大小:最大40×50毫米,厚度15毫米
定位分辨率:1µm

AFM的头

注册系统噪声:< 0.1海里
调整:完全自动化的悬臂和光电二极管调整可用
激光波长:1300海里,互不干扰的光谱探测器
调查访问:免费获取额外的外部操纵者和探针的探针

SPM测量模式

液体在空气中接触AFM /(可选);Semicontact AFM在空气/液体(可选);非接触式AFM;横向力显微镜(lem);相位成像;导电AFM(可选);力调制;磁力显微镜(MFM);电容和电场力显微镜(EFM);纳米操作; STM (optional); Volt-ampere characteristic measurements (optional); Kelvin Probe (Surface Potential Microscopy, SKM, KPFM); Force curve measurement; Piezo Response Photocurrent Mapping (optional); Force Microscopy (PFM); Nanolithography.
