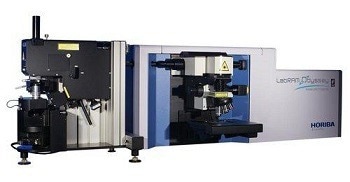

LabRAM奥德赛Nano: AFM-Raman物理和化学成像

LabRAM奥德赛纳米是一个完全集成的系统基于SmartSPM尖端扫描探针显微镜和LabRAM奥德赛喇曼micro-spectrometer完全自动化。

LabRAM奥德赛Nano提供完整的自动化,广泛的兼容性,和特殊性能。

LabRAM奥德赛纳米结合了易用性和极端最苛刻的应用程序的灵活性。与功能从深紫外到红外高光谱分辨率,和一组扩展的选项和配件,LabRAM奥德赛Nano是完全适合执行在任何一个研究领域。

特性

多试样分析平台

宏观、微观和纳米大小测量可以在相同的平台上进行。

易用性

完全自动化操作;在几分钟而不是几小时开始测量。

真正Confocality

高空间分辨率、自动映射阶段,和完整的显微镜可视化功能都是可用的。

收集效率高

自顶向下和斜拉曼检测提高分辨率和吞吐量在硝唑和Tip-Enhanced测量(拉曼及光致发光)。

高光谱分辨率

最优光谱分辨率性能,大量光栅自动切换、拉曼和PL光谱范围分析。

高空间分辨率

提示增强光学光谱(拉曼光致发光)提供纳米光谱分辨率(降至10海里)。

Multi-Technique /多

众多SPM模式可用,包括AFM、导电和电模式(cAFM KPFM), STM,液体电池和电化学环境,通过参数/ TEPL化学映射。

完全控制这两个仪器通过一个工作站和强大的软件控制,SPM和光谱仪可以同时或独立操作。

可靠性/稳定性

AFM扫描高谐振频率运行远离噪音。高性能是达到不需要主动隔振。

规范

SmartSPM扫描仪和基础

  • 样品扫描范围:100µm×100µm×15µm (±10%)
  • 由样品扫描类型:XY非线性0.05%;Z非线性0.05%
  • 共振频率:XY: 7千赫(卸载);Z: 15千赫(卸载)
  • 噪声:0.1 nm RMS在XY维度在200赫兹的带宽与电容传感器;0.02 nm RMS XY维度在100赫兹的带宽与电容传感器;< 0.04 nm RMS Z电容传感器在1000赫兹的带宽
  • 样品定位:机动样本定位范围5×5毫米
  • 样本大小:最大40×50毫米,厚度15毫米
  • X, Y, Z运动:数字闭环控制X, Y, Z轴;机动Z方法范围18毫米
  • 定位分辨率:1µm

AFM的头

  • 激光波长:1300海里,互不干扰的光谱探测器
  • 调整:完全自动化的悬臂和光电二极管调整
  • 注册系统噪声:< 0.1海里
  • 调查访问:不受限制的访问额外的外部操纵者和探针的探针

SPM测量模式

液体在空气中接触AFM /(可选);Semicontact AFM在空气/液体(可选);非接触式AFM;力调制;相位成像;横向力显微镜(lem);磁力显微镜(MFM);导电AFM(可选);开尔文探针(表面势显微镜,日行,KPFM);力曲线测量; Capacitance and Electric Force Microscopy (EFM); Nanolithography; Nanomanipulation; STM (optional); Piezo Response Force Microscopy (PFM); Photocurrent Mapping (optional); Volt-ampere characteristic measurements (optional).

光谱模式

  • 共焦拉曼、荧光、光致发光成像和光谱
  • Tip-EnhancedPhotoluminescence (TEPL)
  • 近场光学扫描显微镜和光谱学(NSOM / SNOM)
  • Tip-Enhanced拉曼光谱在AFM(参数),STM,剪切力模式

导电AFM单元(可选)

电流范围:100 fA÷10µA;3当前范围(100 nA nA,和10µA)可切换的软件

光学访问

能力同时使用顶部和侧计划高度消色透镜目标:100×,从顶部或侧面NA = 0.7;同时100 20××

压电扫描器与闭环超级稳定的长期目标光谱激光准直:范围20µmµm 20××15µm;分辨率:1海里

谱仪

完全自动化的高分辨率LabRAM奥德赛micro-spectrometer功能作为一个独立的台显微镜的能力。

  • 波长范围:50厘米1到4000厘米1或下降到10厘米1超低频(ULF)过滤选项
  • 光学设计:消色差摄谱仪和消色差光学耦合
  • 光栅的光栅:选择150克/毫米到3600 g /毫米;两个光栅计算机控制炮塔,动安装,容易可交换的
  • 自动化:这些全部都是机动操纵,软件控制操作

检测

全方位的CCD探测器,EMCCDs和红外探测器:InGaAs数组,单通道扩展InGaAs InSb集团。

激光源

  • 典型的波长:532 nm 638 nm 785 nm
  • 波长:全方位的波长从DUV (229 nm)红外(2.2µm)
  • 完全自动化:自动化激光和过滤器切换三同步激光;激光偏振选择所有波长和光谱分析仪选项

软件

功能齐全的SPM、分光计、数据采集控制、光谱和SPM数据分析和处理套件,包括光谱拟合、反褶积、和过滤,可选模块包括单变量和多变量分析套件(HCA, PCA, MCR DCA),粒子探测和光谱搜索功能。
