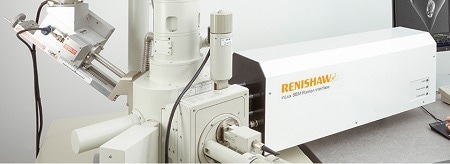

的inLux™SEM喇曼界面装备各种与高质量的拉曼扫描电镜室的功能。现在,用户可以同时收集拉曼光谱和在他们的扫描电镜图像。
用户可以放心,他们正在接受准确协同定位在比较喇曼自样品仍然是静态图像和SEM图像在拉曼数据采集和SEM成像过程。
广泛的拉曼能力可通过inLux接口。用户可以生成2 d和3 d共焦拉曼图像或收集单个或多个点的光谱。这些数据可以覆盖在SEM图像给化学信息的上下文显微镜图像。
inLux的用户界面可以分析量大于0.5毫米在每个轴的特点是充分编码位置控制,确保准确的拉曼成像到50 nm。
图片来源:英国plc-Spectroscopy
关键好处
- 非侵入性:在点击一个按钮,inLux探针可以完全收回,确保调查不干扰其他SEM函数或工作流在未被使用
- 样品查看:使用大面积光学成像和蒙太奇,样品可以观察和感兴趣的领域的目标
- 自动化:具有挑战性的样本的拉曼分析可以通过一键切换实现激光波长
- 信息丰富的:拉曼光致发光(PL)和光谱阴极发光(CL)同时执行分析和SEM成像共存
- 可配置的:额外的选项包括一个CL模块和两个不同的激发激光的波长
- 通用:不需要任何SEM修改,inLux接口可以安装在各种不同制造商的SEM各种室直径
- 确定分布:它是简单量化样本异质性共焦拉曼图像可以作为一个标准的产生
视频来源:英国plc-Spectroscopy
inLux界面应用程序
图片来源:英国plc-Spectroscopy
确定污染物
作为一种非接触式和非破坏性技术,拉曼光谱可以提供非常具体的化学信息,这意味着它是最理想的方法,确定污染物。拉曼光谱是特别有效的分析有机污染物和碳具有挑战性的区分使用元素分析。
可以用来定位和SEM研究小颗粒污染物的形态,通过光学显微镜通常不能解决。yabo214接下来,无需改变样本,这些粒子可以专门针对拉曼分析利用inLux接口提供化学分析。yabo214
图片来源:英国plc-Spectroscopy
亚博网站下载材料分析
的大小、形状、厚度可以影响很多材料的新特性。石墨烯、纳米棒和纳米管的例子的高倍扫描电镜时至关重要的可视化样本。
拉曼分析可以揭示材料的身体素质除了化学和结构组成。inLux界面能够产生拉曼图片结晶度,应变,和电子性质,可以从扫描电镜相关。
连接到不同的英国拉曼系统
research-grade拉曼光谱仪和软件结合使用从英国inLux接口。这种组合可以确保全面的处理和分析能力和非常友好。
inLux接口可以帮助用户充分利用SEM的各种各样的用途,包括确定工业污染和学术研究。
图片来源:英国plc-Spectroscopy
Virsa™拉曼光谱分析仪
Virsa喇曼分析器可以连接到inLux接口进行专门的拉曼分析。Virsa分析器被认为是具有成本效益的,紧凑的解决方案in-SEM拉曼分析的高灵敏度和光谱分辨率的前提下,预计research-grade拉曼系统安装于架上的身体。
图片来源:英国plc-Spectroscopy
inVia™共焦拉曼显微镜
世界上最受欢迎的research-grade拉曼显微镜可以包括in-SEM分析通过连接inLux接口inVia共焦拉曼显微镜。inVia显微镜确保领先的性能和灵敏度的可配置的范围激光激发波长、探测器和光栅。
任何拉曼活性物质可以使用这个设备进行分析。inVia显微镜可独立用于拉曼分析。原位测量没有必要时,扫描电镜可以随后用于其他用户。
规范
来源:英国plc-Spectroscopy
| 参数 |
价值 |
| 质量 |
< 20公斤 |
| 光纤电缆长度 |
4.6米 |
| 兼容的拉曼光谱仪 |
英国inVia共焦拉曼显微镜,英国Virsa分析仪 |
| 兼容的SEM模型 |
兼容模型从所有主要SEM供应商 |
| SEM港口的要求 |
需要免费的SEM侧面或者后面端口 |
| 扫描电镜性能 |
inLux接口不需要任何SEM修改,并可以完全收回了不使用时,因此它不干扰扫描电镜性能或其他配件 |
| 运动控制 |
触控板,线的软件 |
| 接触保护 |
触摸传感器,安全工作体积监控使用绝对编码器 |
| 激光安全 |
激光联锁室真空 |
| 拉曼映射/成像 |
提供的标准 |
| 光纤模块选择 |
到两个不同的激光激发波长+可选的阴极发光模块 |
| 可用激光激发波长 |
405 nm 532 nm 660 nm 785 nm(其他人可以在请求) |
| 激光开关 |
自动化、电动和软件控制 |
| 横向空间分辨率 |
< 1µm @ 532海里 |
| 共焦性能 |
< 6µm @ 532海里 |
| 光谱分辨率 |
见分光计规范表 |
| 维 |
D W H 804 mm x 257 mm x 215 mm |
