BeVision M1:自动化静态图像分析仪对干态和湿态测量

BeVision M1是一个自动化的静态图像分析仪,它提供了一个精确的分析的粒子形状和大小在1 - 10000µm的范围。此外,BeVision M1可以发挥至关重要的作用在表面清洁度测试。

BeVision M1可以更有效地执行分析和超越大小限制由于精确auto-moving阶段。BeVision软件安排粒子的数据到一个全面的验证和协助评估粒子大小和形状从24个方面。yabo214

视频来源:Bettersize仪器

特性和好处

• 极可再生的测量
• 高速CCD相机
• 结果符合ISO 9276 - 6
• 健壮的软件来简化工作
• 自动样品阶段高位置精度
• 1到10000µm的测量范围
• 表面清洁度测量必不可少的组成部分
• 24个不同的变量对粒子大小和形状

为什么使用图像分析方法?

• 图像分析方法很简单。用户可以捕获的粒子图像,识别粒子,然后测量他们的尺寸和形状。yabo214每一步的图像分析是简单的和明确的。
• 可以进行形状分析;可以检查一个粒子的形状除了大小直接通过观察它。
• 图像分析方法确定每个粒子的形状和大小之前创建一个统计量。颗粒形状或大小分布的细节可以准确地提供。

为什么使用静态图像分析方法?

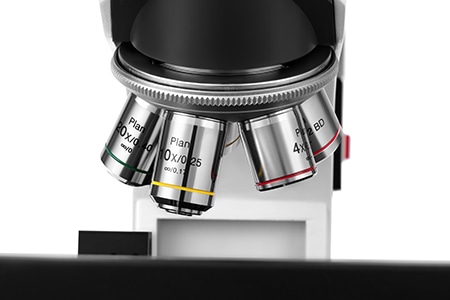

• 清晰的愿景:在静态图像分析仪、精密显微镜和高分辨率的相机是专门为生产高质量的粒子图像。
• 尺寸过小的粒子敏感性:静态图像分析方法是敏感的小的粒子,和甚至可以估计其大小。yabo214
• 小样本体积:静态图像分析方法只需要少量的样本。只有几滴乳剂或几微克的粉需要执行测量。

高效的扫描模式和极限全景模式

扫描模式

BeVision M1扫描模式的工作流设计首先捕捉图像,然后分析图像移动时的阶段,然后捕捉下一个形象一旦阶段达到了一个新的位置,然后重复这些步骤。在扫描过程中,实时BeVision软件将显示结果。扫描模式是流行在许多行业由于其可靠性和效率。

图片来源:Bettersize仪器有限公司

有效的和可靠的扫描模式

相比于手工测试,自动扫描过程提高了测试效率,同时进行图像捕捉和阶段移动推动效率更上一层楼。

有效的扫描模式分析几个粒子在一个测试中,加强结果的统计学意义。yabo214

两个扫描模式和全景模式提供可靠的统计数据。图片来源:Bettersize仪器有限公司

全景模式

分析之前,全景模式用于针分离成全景图像。

全景使它简单测量粒子的总数在该地区,并确定他们的大小和形状,即使有些是超大号的。yabo214准确的粒子数量不同行业是至关重要的,例如,制药和汽车行业。

结合宏观视野与微观细节

由BeVision M1全景照片可以记录中的所有粒子分散millimeter-level地区和保持其形状细节。yabo214一个清晰的全景有助于准确macro-region中粒子计数和分析粒子的形状和大小,没有留yabo214下。

图片来源:Bettersize仪器有限公司

粒度参数

• 等效直径:足球场大面积直径,perimeter-equivalent直径;Feret直径:最大和最小直径Feret XLF(“长度”)
• 马丁直径:马丁最大和最小直径;勒让德椭圆:主要和次要的轴

图片来源:Bettersize仪器有限公司

颗粒形状参数

• 大小不同的两个方向:长宽比、L / W比、椭圆率;Round-likeness rectangle-likeness:圆、不规则密实度,程度上,盒子比
• 轮廓凹度:凹性、凸性、可靠性;细长颗粒:伸长,平直度yabo214

图片来源:Bettersize仪器有限公司

BeVision软件:可视化的见解

图片来源:Bettersize仪器有限公司

应用程序

• 磨料磨具
• 农业
• 汽车
• 陶瓷
• 金属粉末
• 矿业和材料亚博网站下载
• 油漆、油墨和涂料
• 表面清洁

图片来源:Bettersize仪器有限公司
