最热导的大量物质是高纯度合成钻石。CVD钻石为电子设备的热控制，延长设备寿命，降低设备足迹以及提高效率和有效性增加了一个新的水平。这对半导体制造过程，这可以为5G，电动汽车，物联网，人工智能以及国防和安全应用等技术提供创新。
CVD Diamond转化了电子热控制中的竞争优势，其中功率，温度和可靠性是基本因素。
提高性能，效率和设备寿命
- 通过利用合成钻石的无与伦比的热性能，半导体设计工程师可以讨论当今的重大挑战，例如提高可靠性和增加较小的占地面积的能量密度，为设备和系统制造商提供世界领先的竞争优势。
- CVD Diamond是设备和包装设计人员的理想散热器，因为它结合了低重量，绝缘，机械强度，低毒性和低介电常数和低介电常数，并具有室温导热率，其高达五倍。
- Element Six开发了钻石特性，以符合其客户的独特性能/成本需求和定制的剪裁，将钻石化金属钻石，以帮助客户将奇特的散热器集成到其模块和系统中。
- CVD Diamond启用了最新的寿命和力量的急剧增加半导体GAN设备同时降低运营成本。
转换热管理性能
任何材料的最高室温热电导率
热量是电子故障的最常见原因。从理论上讲，将工作连接温度降低10°C可以使小工具的寿命四倍。CVD Diamond通过数量级击败了当今的标准热管理材料，例如铜，碳化硅和氮化铝。亚博网站下载
图片来源：元素六
Element Six的CVD钻石专业知识可实现流畅的客户实施

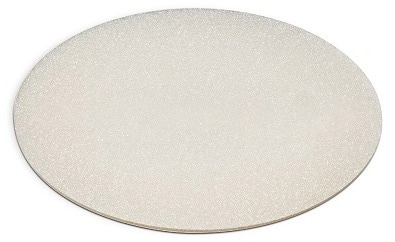

CVD钻石的厚度为250至1000微米，直径至140毫米。元素六的激光切割和抛光能力为客户提供了所需的几何形状，表面平坦度和最小的硬度。该公司的金属化专业知识为客户提供了一种功能性的模具粘结材料，该粘结具有较低的热屏障电阻。
带有CVD钻石安装模块的典型包装几何形状
图片来源：元素六
典型应用
大功率RF设备
- 基站RF放大器
- 微波放大器
- 卫星RF上行链路放大器
高功率光电学
- 高亮性LED
- 光学平面IC模块
- 激光二极管和激光二极管阵列
高压电源设备
- 能量分布
- 汽车子系统
- DC/DC转换器
- 航空航天子系统
半导体设备app亚博体育
快速新兴技术应用
高功率RF和光电子学
在较低的工作温度下功率较高
出于以下原因，高功率RF和光电设备可以使用CVD钻石：
- 广泛的光学传输使CVD钻石散布器能够在光学路径中起作用，例如在激光腔中，而没有光学性能降解。
- 以相同的功率水平运行，但凉爽得多，从而提高了生命值和可靠性。
- 以复杂的功率水平运行，没有集体交界处的工作温度
CVD钻石散布在RF包装中
图片来源：元素六
使用CVD钻石散布机穿过RF设备的温度下降
图片来源：元素六
高压电源设备
较小，更快，高压电源系统
CVD钻石提供：
- 降低系统重量和足迹
- 减少或消除辅助冷却系统
- 通过降低设备工作温度，更好的一致性和提高效率
半导体组件和测试
更长的测试时间和均匀固定的死亡
通过保持设备温度较低，CVD钻石可以进行广泛的压力测试和表征半导体。在模具附着期间，CVD钻石还保证热量迅速均匀地分布在整个半导体表面，从而导致强烈可靠的接触。
导电CVD钻石
二十TM值ETC700将钻石的上热量耗散与降低的电阻和RF损耗相结合，从而允许较小，更可靠的高功率设备，而不会损害电子特性。
复合半导体设备
基于GAN，SIC，INP和GAAS的现代设备的效率可以提高，并通过使用透明膜延长其寿命TM值串联散布器。
应用程序开发协作
应用程序工程师和处理专家的专家团队与客户一起工作，为应用程序建立最佳组成部分。可以使用最新的计算机建模技术准确预测组件的最终效率。
CVD钻石的优势
- 可用的大面积的各种厚度
- 广泛的钻石粘合解决方案
- 任何材料的最高室温导热系数
- 化学惰性和低毒性
- 低粗糙度，可能
- 伟大的机械力量
- 电绝缘
- 重量非常低
