CNR4 Kipp&Zonen的净辐射计

CNR4净辐射计测量了入站短波和长波远红外(FIR)辐射和表面反射的短波和长波辐射之间的能量平衡。

CNR4净辐射仪由一对高层计,一个面向向上,另一个面向向下,另一对以类似的配置为基础。

CNR4的上层长波探测器上有弯月面圆顶。这样可以确保水滴很容易从圆顶上滚下来,并将视野提高到近180°,而平坦的窗户则为150°。为了与每个数据记录仪的兼容性,将PT-100和热敏电阻作为温度传感器包括在内。

为了调整仪器壳体温度的红外值,需要来自温度传感器的信息。重量极低和内置太阳盖的设计最大程度可最大程度地减少热效应对长波和短波测量的影响。对于运输,可以解开安装杆。

作为Sun Shiel的扩展,可以在首次建造CNR4或之后安装带有加热器的额外的CNF4通风单元。该单元在圆顶和窗户上的小尺寸和有效的气流阻止了露水开发,并且需要频繁清洁。可以在内置加热器的帮助下融化霜冻。

好处

轻的

CNR4的尺寸很小,并结合了太阳覆盖,以减少热量对所有措施的影响。

可选呼吸机

为了避免由于降水而导致的数据丢失并减少清洁频率,可以合并或翻新附加CNF4。

180°视场

弯月面圆顶可以在上层长波探测器上看到。结果,水滴将迅速滚下来,视野将从150°的平坦窗户上提高到约180°。

规格

技术属性

资料来源:OTT HYDOMONT-气象

非线性 <1%
工作温度范围 -40 - +176°F(-40 - +80°C)
输出 模拟4 x向上/下和LW/SW分开
响应时间 <18秒
灵敏度 5-20 µV/w/m²
光谱精度 300-2800 nm(SW)4.5-42 µm(LW)
灵敏度的温度依赖性 <4%14- +104°F(-10 - +40°C)

CNR4 Kipp&Zonen的净辐射计

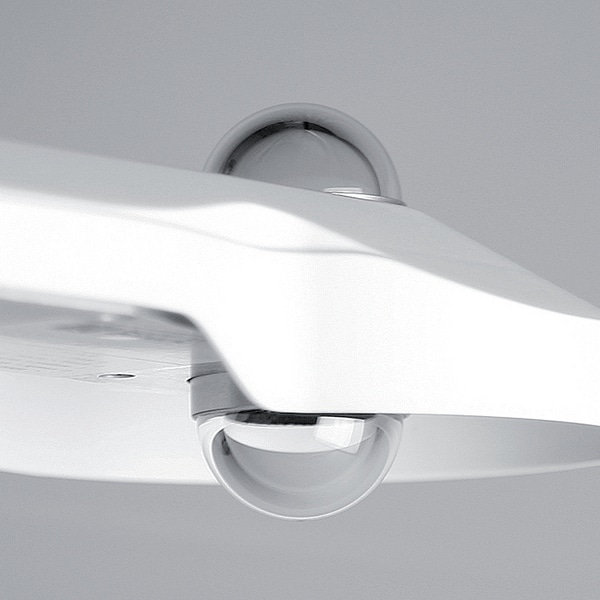

图像1

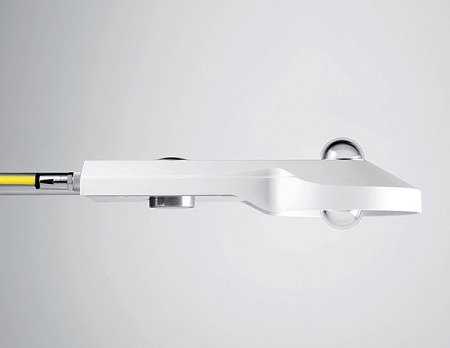

图2

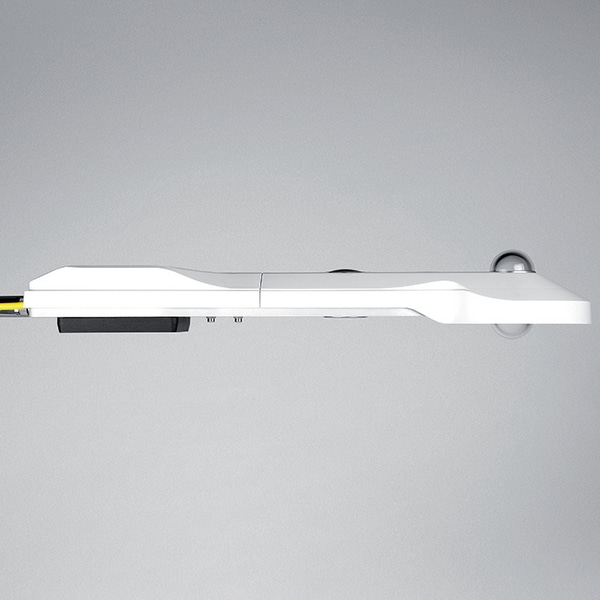

图3

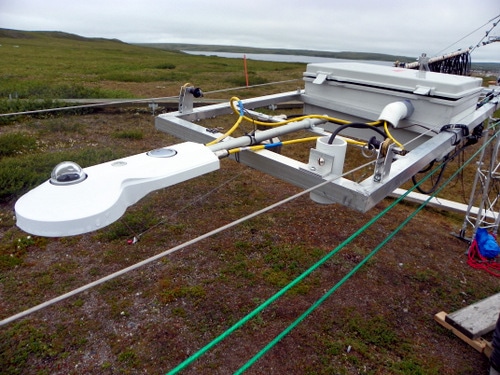

图4
