用户可以很容易地执行指令,阅读注解,甚至看电影而不取目镜,多亏AR1显微镜系统允许用户对显微镜领域加注文本和数字图片

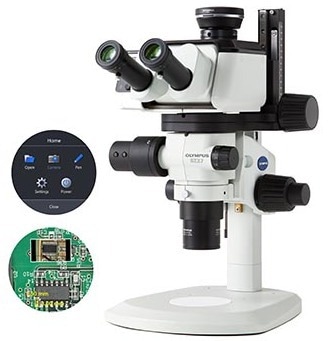

AR1模块转转Evide/OlympusSZX立体显微镜增强现实工具,用户可快速高效地执行制造操作和训练课
快速高效医疗设备制造
减少人为错误风险
AR1显微镜模块将有用信息投射到显微镜领域的能力可帮助集成者在挑战性生产任务期间更准确地完成工作实例包括:
- 数字回文
- 注解
- 图片制作
- 缩放相关测量器
- 视频播放
投影技术可最大限度地减少记忆错误的发生,并允许操作符工作时更舒适,因为他们可以集中精力执行任务,而不必反复视而不见。
图像感知:EvidentCorporation-Industrial显微镜
保留制造线运动
系统简单入机并融入制造过程,因为直观AR1软件使生产专家快速建立程序简单化,操作员在整个汇编中使用
- 文档快速易用,因为图像视频录制特征
- 使用微软团队等第三方通信工具使管理员或工程师有可能透视显微镜领域远程监督
- 远程管理可实时引导装配程序解决问题
图像感知:EvidentCorporation-Industrial显微镜
火车新制造员工快速
高效显像机训练
培训更有效多功能AR1系统
- 培训对象可接受训练,同时留意目镜,使他们能保持注意力集中
- 教官能教新员工讲集过程的每一步并讲解构件拟在构件适当集成时查看
图像感知:EvidentCorporation-Industrial显微镜
无旅行培训
程序耗时较长并花费更多钱,旅行费用可以通过AR1系统消除,既省时省钱
- 与其有现场教程培训新员工,还不如使用视频录制
- 工作能力远程解放教官旅行时间
图像感知:EvidentCorporation-Industrial显微镜
兼容现有立体显微镜
最小努力和成本上载
多数SZX立体显微镜可配置成AR1系统工作倾斜三角形交换SZX-AR1模块,紧固系统
图像感知:EvidentCorporation-Industrial显微镜
工作时保持舒适
立体显微镜Evidude提供一组工效部件,使用户能安心工作用户使用可扩展视点调整器时可保持松散和有机姿态,同时使用AR1设备工效倾斜三角
图像感知:EvidentCorporation-Industrial显微镜
密钥特征
高效显微镜制作培训
- AR1增强现实显微镜系统提高用户培训效果和生产线效率
生产线
- PC安装AR1软件时使用程序生成汇编手册
- 用户可改变倾斜角从5摄氏度到45摄氏度和120毫米范围内视点高度(4.7英寸),多亏其人文学组件
- 装配手册应打开并投送显微镜范围
- 自缩放放大传感器记录放大作用后用户可选择特定放大作用而不把目光从眼镜上移开用户使用缩放放大传感器或第三方步动开关可前向后向导航预测指令,同时将手放在显微镜上
- 集合时保持对眼镜的注意力以尽量减少目光运动和差错
- 用户区域直接显示指令用户可添加文本、线程、箭头和矩形
- 减少人工程序需求,预测视觉领域与缩放相联数字仪表、回流和网格
- 取相片和视频集合过程分析文档
训练
- 运算学组件帮助用户安心工作
- 训练师可清晰显示组件编集方式并用视觉领域数字指针强调培训者的工作
- 远程通信平台,如微软团队可连接教官和受训者,消除教官旅行需求
- 自培训片应投射到培训者视线
规范化
硬件
表1来源:EviceCorporation-Industrial显微镜
| . |
. |
| AR倾斜三角管SZX2-ARTR |
角观察管:5至45度
跨段距离调整范围:57至80毫米
配有立体电路
光向交换机制:无
眼镜放大度1.25X相机放大度:1X
前端板上的按钮函数:AR图像亮度调整(7级)和AR图像ON/OFF
输入连接器:HDMIx1,USB2.0
驱动电压:AC100-240V
最大功耗量:10W |
| 兼容立体显微镜 |
SZX#B7SZX2#B10SZX2#B16 |
| 放大传感器 |
主函数 :
设置缩放放大作用(仅点击位置)
向后移动软件所创幻灯片
输出连接器:USB2.0C类型 |
| 操作环境 |
云温度:10摄氏至35摄氏度(50摄氏至95摄氏度)
相对湿度:20-85%
供应电压波动:++++++++++++++++++++++++++++++++++++++++++++++++++
污染度:2
安装/超压类别二(IEC60664-1
站立倾斜度:+3度或小 |
| 安全标准条件 |
室内使用
高度最大千米(6562平方尺)
温度:5°C至40°C(41°F至104°F)
相对湿度:20-80%(31°C(87.8°F)或以下)(无凝析)
超过31摄氏度(87.8摄氏度)时,操作环境相对湿度必须线性下降至70%,即34摄氏度(93.2摄氏度)时,为60%,即37摄氏度(98.6摄氏度)时,为98.6摄氏度,40摄氏度(104摄氏度)时为50% |
软件类
表2来源:EviceCorporation-Industrial显微镜
| . |
. |
| 相机控制函数 |
接触控制:自控人工切换
ISO敏感度调整:ISO100、200、400
白平衡调整函数:设备化(单触控调整) |
| 获取函数 |
抓图获取
文件保存格式:BMP、JPEG、PNG
分辨率:DP23:3088x2076
DP284104x2174
相机图像可同时保存AR
记录
文件保存格式:mp4Mv视频编解码器H264
音频格式:MP3音频编解码器:mp3
分辨率:DP23:1920x1080
DP28:1920x1080(相机图像范围:1920x1080
视频无法录入相机图像范围
相机图像可同时保存AR
记录时间约一小时 |
| 条码函数 |
SZX-AR1软件可生成连接过程的QR代码
QR代码可用条码阅读器扫描回溯视场程序
兼容条码阅读器
COM通信可用
QR代码可加载
输出条码:QR代码 |
| 软件语言 |
英语、日语、汉语、德语、西班牙语、葡萄牙语和法语 |
PC规格:
- 推荐使用此系统的个人计算机符合IEC/EN60950-1或IEC/EN62368-1
- 个人电脑系统需求如下记住并非所有商业上可用的个人计算机都满足这些需求,即使个人计算机用于推荐操作环境
表3来源:EviceCorporation-Industrial显微镜
| . |
. |
| OS系统 |
Windows10Pro(64位)Windows10Pro工作站
Windows10版本:2004,21H1
Windows10IoT企业LTSC2019 |
| OS语言 |
英文日语 |
| 处理器 |
第十Gene英特尔®核心TMi5或后代
(推荐核心数:4或4以上时钟频率:3.2GHz) |
| 内存 |
8GB或更多 |
| 存储容量安装软件 |
1GB或更多 |
| 图形控制器 |
intelUHD图形630或更高 |
| 监控解析 |
1366x768或更高 |
| USB接口 |
USB2.0A型x1
USB2.0A型x1
USB3.1A型x1 |
| 监控接口 |
HDMIx1(连接AR倾斜三角管)
HDMI 1.4或更多
HDMI连接器:A型 |
