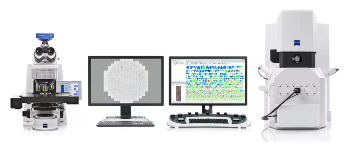

智能粒子调查员(SmartPI),一个先进的粒子分析和分类方案,将扫描电子显微镜转化为交钥匙解决方案为工业清洁或金属和钢的应用程序。
SmartPI集所有特性的图像处理、SEM控制和元素分析(EDS)在一个单独的应用程序。
-
控制扫描电镜成像和EDS分析能力有一个软件程序。
-
自动运行和被忽视的粒子分析。
-
SmartPI集成蔡司光学显微镜粒子分析解决方案结构相关的工作流。
-
SmartPI灵活与ISO 16232和VDA 19清洁标准。
-
产生可重复的数据和行业标准兼容的报告。
- 利润从全球蔡司服务和支持完整的系统。
能量色散x射线(EDS)分类的粒子。yabo214图片来源:卡尔蔡司显微镜GmbH是一家
优势
定制行业的需要
SmartPI取得与国际汽车零部件供应商密切合作,还特别需要强大的用户友好的粒子识别和分类系统。
这不仅意味着目前工业清洁分析需要被认为是,但也可用性问题是实现正常工业周围,并不是每一个项目被认为是运营商显微镜专家,当解决方案在全世界多个站点。
简单的力量
SmartPI自动化大大简化了操作,因此用户不需要显微镜专家获得大数据。同时,经验丰富的运营商的力量很容易使或改变食谱和定制分析程序的特定需要。所有配方,系统配置和粒子数据存储在一个数据库可审计的简单的数据回顾和出口。
智能粒子检测
使用先进的边界粒子拼接算法,SmartPI也能够检测,描述和分类粒子排列多个字段,比如截断粒子粒子内部的数据集。yabo214
这是特别重要的保证更大的粒子不开除统计数据。yabo214这个行动可以是有害的清洁或钢质量分析。
一个完全集成解决方案
的帮助下一个软件在一个电脑,它是可能的用户控制扫描电镜成像和EDS分析。蔡司SmartPI保持所有数据一起,保证SEM和EDS召回数据完整性和有效的数据。
同样,当EDS系统已经来自一个EDS供应商,全部SmartPI系统已经支持的全球蔡司team-thereby服务和应用程序将所有客户关怀一个屋檐下。
过滤器示例。图片来源:卡尔蔡司显微镜GmbH是一家
分析瓷砖的开始。图片来源:卡尔蔡司显微镜GmbH是一家
图像采集。图片来源:卡尔蔡司显微镜GmbH是一家
功能检测。图片来源:卡尔蔡司显微镜GmbH是一家
自动分割。Ima通用电气信贷:卡尔蔡司显微镜GmbH是一家
EDS分类。图片来源:卡尔蔡司显微镜GmbH是一家
报告。图片来源:卡尔蔡司显微镜GmbH是一家
SmartPI在工作
自动校准程序
SmartPI校准和自我诊断程序执行之前,每个自动运行,在运行周期的方式。保证系统稳定、精度和可重复的结果。
应该在自动运行一个中断发生,例如当一个灯丝需要更换,发起一个自动恢复过程。
EDS探测器的能量校准。图片来源:卡尔蔡司显微镜GmbH是一家
形态学和化学分类
SmartPI先进的图像处理和分析方法适用于量化的形态特征为每个被发现的粒子。后来,EDS分析是用来确定每个粒子的化学成分。
借助先进的蔡司功能扫描模式下,用户可以检查粒子迅速与现货模式或更精致。yabo214这个扫描完整的颗粒形状提供更准确的分类。
形态学和化学分类。图片来源:卡尔蔡司显微镜GmbH是一家
测量除外
确保用户的粒子数据集是连贯和减少运行时,SmartPI允许用户消除粒子不感兴趣的,从顺向图像和元素分析确证。yabo214
例如,这可能是长纤维的过滤可能来源于周围的灰尘,因此是与粒子来自生产过程。yabo214
排除纤维,例如,通过限制参数伸长。图片来源:卡尔蔡司显微镜GmbH是一家
先进的停止标准
各种先进的停止标准允许自动运行结束时分析得到一个预定义的阈值。停止标准可以由分析时间,粒子或字段的统计,一个特定的分类,粒子大小或其他条件可以由用户指定yabo214。
这个特性可以使用单个或多个样本,从而大大减少运行时。同时,现场结果窗口使操作员能够跟踪推进,然后决定是否干预是必要的。
停止标准设置页面。图片来源:卡尔蔡司显微镜GmbH是一家
互动和回顾粒子分类
用户可以利用评审输出模式,完善和提高分类食谱通过一个精心设计的考试结果。同时,用户可以重新考虑任何粒子通过返回阶段合适的粒子坐标。
回顾性分析模式允许用户重新评估目前的结果的帮助下新的分类标准。这并不需要re-analyzing示例。
使用审查模式重新审视单粒子和看到他们所有的属性包括EDS成分和材料分类。yabo214图片来源:卡尔蔡司显微镜GmbH是一家
SmartPI探险家
这个独立的应用程序允许用户浏览或搜索结果个人光谱,粒子图像,图像,边界粒子或其他过滤,用户可以选择。yabo214此外,SmartPI Explorer选项包括归档,以及蒙太奇功能创建一个缝图像从领域分析。浏览器也可以离线使用免费的系统时间进行分析。
SmartPI浏览器导航窗口与多粒子视图。图片来源:卡尔蔡司显微镜GmbH是一家
SmartPI记者
这个独立的应用程序包括各种内置的工具让用户构建专门的报告。用户可以使用拖放控制,改变目前的报告模板,或选择一个ISO或共识标准报告。
一旦用户定义了他们的报告,他们可以将其保存为一个模板为额外的报告。利用在线SmartPI记者立即报告生成或离线以后当用户将检查结果。
VDA 19清洁报告生成SmartPI记者。图片来源:卡尔蔡司显微镜GmbH是一家
推荐SEM平台
EVO
扫描电子显微镜
EVO是选择用于常规材料的常规扫描电镜分析或工业质量保证和检查失败。亚博网站下载EVO提供了一个高度可配置的成像平台可用于粒子分析应用程序的帮助下一个巨大的电动5轴阶段,和用户友好的SmartSEM软件。
EVO带有变量(VP)的压力,从而使绝缘的成像和分析样本,像过滤器一样,不需要应用导电涂层,因此离开过滤器完整的后续分析使用,例如,红外光谱和拉曼。
图片来源:卡尔蔡司显微镜GmbH是一家
σ
场发射扫描电子显微镜
σ的SEM选择用户需要增强分辨率纳米尺度的粒子分析范围。σ,双子座列技术,提供优秀的成像和分析结果从一个场发射扫描电子显微镜(FE-SEM)。
双子座光学提供了最大的分辨率成像平台很好适应元素分析。这是特别为磁性样品。
图片来源:卡尔蔡司显微镜GmbH是一家
