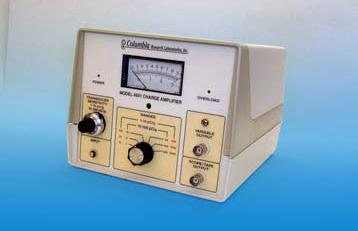

来自哥伦比亚的4601型电荷放大器是一种实惠的高性能仪器，专门用于一般用途，用于测量力，加速和动态压力的压电传感器。
4601型号属性低噪声，宽带宽，低输出偏移和增益控制，以换能器灵敏度直接校准，以实现简单的设置。
规格
输入
表格1。资料来源：哥伦比亚研究实验室
| 。 |
。 |
| 联系 |
Microdot 50系列同轴连接器 |
| 类型 |
单端，一侧连接到电路接地 |
| 最低来源阻抗 |
50兆欧 |
| 最大输入电容 |
30,000 PF. |
| 最大电荷输入 |
5,000 pcmb。在两个最敏感的范围内，
剩余范围内的50,000 pcmb |
范围/磁带输出
表2。资料来源：哥伦比亚研究实验室
| 。 |
。 |
| 联系 |
BNC连接器 |
| 类型 |
单端，一侧连接到电路接地 |
| 输出阻抗 |
最大10欧姆 |
| D.C.偏移电压 |
最大20 mV |
| 全尺寸输出水平 |
10 V峰到峰（+/- 5 V） |
| 最大输出电压 |
20 V峰到高峰最小（+/- 10 V） |
| 最大输出电流 |
10 mA最大值 |
| 频率响应 |
+/- 5％从2 Hz到20 kHz |
| 最大收益 |
500 MV / PCMB在最敏感的范围内，传感器灵敏度控制设定为1.00 |
| 获得准确性 |
+/- 2％ |
| 收益范围 |
1,3,10,30,100和300g（或psi）满量程，换能器敏感性为10-100 pcmb（或psi）;和
10,30,100,300,1000和3000g（或psi），换能器灵敏度为1 - 10 pcmb（或psi） |
| 剩余噪音 |
每1000 PF的源电容小于5 mV RMS加3mV RMS |
| 谐波畸变 |
最大1％ |
变量输出
表3。资料来源：哥伦比亚研究实验室
与范围/磁带输出相同，除了：
| 。 |
。 |
| 获得调整 |
可调节0％至105％的磁带/范围输出 |
指标和控制
表4。资料来源：哥伦比亚研究实验室
| 。 |
。 |
| 仪表 |
2-1 / 2“宝石运动 |
| 仪表阅读精度 |
+/- 4％的满量程 |
| 开/关 |
与后面板上的电源输入模块集成 |
| 电源指示灯 |
LED表示电源 |
| 过载指示符 |
LED指示灯呈满量程输出的150％ |
| 传感器敏感性控制 |
10转电位器，校准表盘 |
| 范围开关 |
6位置旋转开关 |
| 可变输出调整 |
10转螺丝刀调整 |
一般的
表5。资料来源：哥伦比亚研究实验室
| 。 |
。 |
| 工作温度范围 |
+ 40f至+ 125f |
| 电源要求 |
105 - 125 Vac，50-60 Hz，15 W
（可应要求提供220 VAC） |
| 电源连接 |
电源输入模块，具有整体开/关开关和EMI滤波器和可移动线路线 |
| 方面 |
5.5“H x 7”w x 10“d |
| 选项 |
组成柄的案例
自定义低通滤波器设置
（咨询工厂价格和可用性） |
