模型3021、3022和3023提供哥伦比亚研究实验室Piezo电加速计选择休克和普通振荡敏感度
电磁震系统内部构造保证这些单元对安装叉子、电缆鞭子、电缆振荡、机身电流、压力变异和热流多无明显的假响应
无污物住房提供环境坚固单元,环氧密封安全避免工业环境
基础案例构造提供紧机械联动 提供精确振荡数据宽带休克加速计特征为1032侧连接器,并配有10++低噪同轴电缆高温单元作用环境范围达+500摄氏度
- 振荡休克
- 侧连接器可用
- 选择敏感度
- 10至32加注 stud
- 案例根基

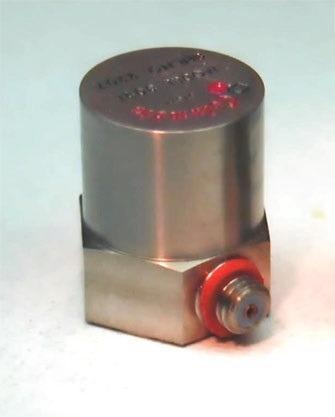

图像感想:哥伦比亚研究实验室
规范化
来源:哥伦比亚研究实验室
| 传输/电气 |
3021和3021HT |
3022和3022HT |
3023和3023HT |
| 充电敏捷性一号 |
60+/10pC/g |
35+/5pC/g |
15+/3pC/g |
| 电容 |
725+/-60pF |
650+/-60pF |
650+/-60pF |
| 频性直线性2 |
+/-5%最大
5 000赫兹 |
+/-5%最大
7000赫兹 |
+/-5%最大
Hz对10,000Hz |
| 挂起共振频 |
25KHZMIN |
三十五千兆赫 |
5万元 |
| 横向敏感度 |
5%最大值 |
| 宽度直线性 |
+/-1.0%/300g |
+/-1.0%(BFSL)/1000g |
| 隔热抗药 |
20,000MOHMMIN测试 |
| 隔离抵抗 |
0(案例禁闭) |
| 环境类 |
3021和3021HT |
3022和3022HT |
3023和3023HT |
| 振荡限制 |
千克马克斯 |
| 震荡限制 |
2,000g最大值 |
5000g最大值 |
10,000g最大值 |
温度范围
模型3021 3022 3023
模型3021HT3022HT3023HT |
-100 to+350degF(-73 to+175degC)
-100 to+500degF(-73 to+260degC) |
| 湿度3 |
0至95%R.H.(Non-Condensing) |
| 基础Strain敏感度 |
0.008g/mEEquiv典型 |
| 电磁敏感度 |
0.02g(Equiv/100高斯) |
| 物理学 |
3021和3021HT |
3022和3022HT |
3023和3023HT |
| 配置 |
单端压缩 |
| 大小问题 |
0.625十六进制0.780内H(15.9毫米Hxx19.8毫米H) |
| 权值 |
1.1Oz(30Gm) |
0.8Oz23Gm |
0.7Oz(21Gm) |
| 案例素材 |
18-8不锈钢 |
| 电气界面 |
协轴-1032线程 |
| 挂载 |
1032塔普基 |
注释 :
一号+75degF,10g峰值,100Hz低频限制由关联电子系统确定
2引用感知性@100Hz
3连接保护或密封单元为天花密封
存取器提供
- 微型电缆Assy称LNHT-10Q
- 标准标定数据可用性
- 上山斯图stl测距约1032x0.375
- 带硬木存储箱
- 校准证书可追踪到N.I.S.T.提供
