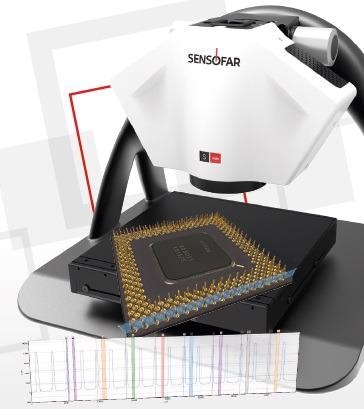

S宽——一个宽领域的计量工具

从Sensofar S宽是一个坚定的系统,已专门开发快速量化大样本地区300×300毫米不等。它提供了所有的优点数码显微镜组合成一个高分辨率的测量仪器。它是非常用户友好的只有一个单键收购。

最合适的系统测量大样本

  • 我们提供xy阶段300 x 300毫米
  • 非常快的测量:测量需要1 s FOV 34.7 x 29.1毫米

图片来源:Sensofar计量

精确的3 d地形+颜色信息

图片来源:Sensofar计量

在整个范围内的亚微米的高度重复性

S宽是一个宽领域的计量工具

图片来源:Sensofar计量

可追溯性

每个年代广泛生产提供精确和可追踪的测量。系统校准的帮助下可追踪的标准按ISO 25178和VDI 2634 - 2。

S宽是一个宽领域的计量工具

图片来源:Sensofar计量

只有一次的高度没有Z扫描测量多达40毫米

S宽是一个宽领域的计量工具

图片来源:Sensofar计量

广泛的领域

形式偏离3 d CAD模型

提供测量几何差异和宽容。

S宽是一个宽领域的计量工具

图片来源:Sensofar计量

解决方案

  • 先进制造业是可能的
  • 消费电子产品
  • 考古学和古生物学
  • 光学
  • 钟表业
  • 医疗设备
  • 成型

Bi-telecentric镜头可用与非常低的磁场畸变提供精确的计量。

S宽是一个宽领域的计量工具

图片来源:Sensofar计量

软件

SensoSCAN

软件驱动系统以其清晰、直观、easy-to-face接口。操作员通过3 d引导环境,从而提供一个独特的用户体验。

不同的测量算法适应样品需求

图片来源:Sensofar计量

自动程序模块

实现自动化测量的帮助下食谱工具,这是一个个性化的方法,使质量控制程序。它是非常简单的指定程序自动化测量基准自动识别和样本识别。

S宽是一个宽领域的计量工具

图片来源:Sensofar计量

SensoPRO

快速执行质量控制在生产线上从未如此简单。SensoPRO,运营商需要加载示例和跟踪制导指令“通过或失败”的标准。基于插件的数据分析算法提供了高度的灵活性。

S宽是一个宽领域的计量工具

图片来源:Sensofar计量

系统规范

表1。来源:Sensofar计量

测量原理 边缘投影(格雷码和狭缝,格雷码与相移)
观察类型 Bi-telecentric透镜放大0.243倍和0.015 NA
彩色摄像机 5 mpx: 2448高模像素(60 fps)
总放大(27”屏幕) 11 x
显示分辨率 0.001µm
Max。扩展测量区域 300×毫米10 x12缝合字段(Max。450号决议Mpx)
垂直测量范围 10毫米(40毫米)
XY阶段范围 手动:150 x100毫米;机动:154 x154毫米302 x302毫米
LED光源 绿色(530 nm)和蓝色(460海里)
环光照明 白色的
样品重量 25公斤
样品的高度 105毫米(标准);280毫米(可选)
用户管理权限 管理员、高级操作员,操作员
先进的软件分析 包括:SensoVIEW;可选:SensoPRO SensoMAP Geomagic®
权力 线电压100 - 240 V交流;频率50/60 Hz单相
电脑 最新的英特尔处理器;3840 x2160像素分辨率(4 k) (27)
操作系统 微软视窗系统®10日,64位
Weight4 55公斤(121磅)桌面系统;8公斤(18 Ibs)可积的头
环境 温度10ºC 35ºC;湿度< 80% RH;高度< 2000

客观的镜头

表2。来源:Sensofar计量

边缘投影
玛格 0.243倍
NA 0.015
WD(毫米) 80年
视场1(毫米) 34.7 x 29.1
空间抽样2(µm) 14.2
光学分辨率3(µm) 9.35

准确性和可重复性

表3。来源:Sensofar计量

标准 U,σ
阶梯高度 µm U = 2.5,
σ= 0.05µm
面积粗糙度(Sa) µm U = 1,
σ= 0.01µm
配置文件
粗糙度(Ra)
µm U = 1,
σ= 0.05µm

1最大的视野与3/2”相机。2像素大小。3l s:线和空间。蓝色LED的值。4可站在H105 XY阶段。

S宽是一个宽领域的计量工具

图片来源:Sensofar计量
