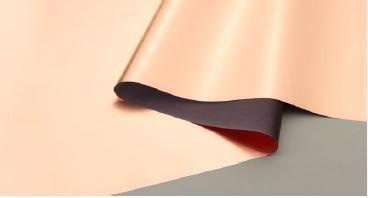

处理过的卷铜是JX Nippon采矿和金属的坚硬螺距铜箔。
- 这是来自JX Nippon采矿和金属的标准滚动铜箔，具有理想的柔韧性和振动性特性。
- 采用表面处理来提高粘附性能和对热，生锈和酸的抵抗力
- 表面粗糙度小于电沉积的铜箔
- 该材料广泛用于柔性印刷电路产品
物理特性
表格1。资料来源：JX Nippon采矿和金属
| 类型（处理类型 - 箔类型） |
bhy-t |
bhyx-ha |
ghy5-ha |
GHY5-HA-V2 |
| IPC等级 |
8年级（LTA-W） |
弹性模量
（GPA）（共振法） |
退火之前 |
MD |
105 |
122 |
122 |
110 |
| 弹性模量 |
退火之前 |
TD |
120 |
140 |
140 |
140 |
| 弹性模量 |
退火后（180℃/1 h） |
MD |
105 |
76 |
76 |
85 |
| 弹性模量 |
退火后（180℃/1 h） |
TD |
100 |
76 |
76 |
85 |
| 电导率（％IAC） |
100 |
100 |
100 |
101 |
| 电阻率（ohm-gram/m2） |
0.154 |
0.154 |
0.154 |
0.153 |
机械性能
表2。资料来源：JX Nippon采矿和金属
| 类型（处理类型 - 箔类型） |
bhy-t |
bhyx-ha |
ghy5-ha |
GHY5-HA-V2 |
| IPC等级 |
8年级（LTA-W） |
| 硬度（HV） |
退火之前 |
维克斯 |
106 |
100 |
113 |
125 |
| 硬度（HV） |
退火后（180℃/1小时） |
维克斯 |
58 |
40 |
48 |
46 |
| 抗拉强度（MPA） |
退火之前 |
MD |
440 |
500 |
500 |
500 |
| 抗拉强度（MPA） |
退火之前 |
TD |
420 |
510 |
510 |
505 |
| 抗拉强度（MPA） |
180℃ |
MD |
193 |
211 |
236 |
310 |
| 抗拉强度（MPA） |
180℃ |
TD |
157 |
89 |
110 |
296 |
| 抗拉强度（MPA） |
退火后（180℃/1 h） |
MD |
210 |
145 |
145 |
150 |
| 抗拉强度（MPA） |
退火后（180℃/1 h） |
TD |
160 |
120 |
120 |
125 |
| 伸长（％） |
退火之前 |
MD |
1 |
2 |
2 |
2 |
| 伸长（％） |
退火之前 |
TD |
1 |
3 |
3 |
2 |
| 伸长（％） |
180℃ |
MD |
2 |
1 |
1 |
1 |
| 伸长（％） |
180℃ |
TD |
2 |
1 |
1 |
1 |
| 伸长（％） |
退火后（180℃/1 h） |
MD |
10 |
8 |
8 |
8 |
| 伸长（％） |
退火后（180℃/1 h） |
TD |
6 |
4 |
4 |
5 |
