Geophysical Survey Systems Inc.（GSSI）的RoadScan™30系统提供了一种有效的工具，可快速确定高速行驶的路面层。它可以收集无法使用经常用于路面测试的其他劳动密集型方法获得的数据密度。
图片来源：地球物理调查系统
图片来源：地球物理调查系统
申请
- 评估基础和基础条件
- NDT道路评估
- 在铣削操作之前测量沥青
- 测量路面厚度
- 确定核心区域

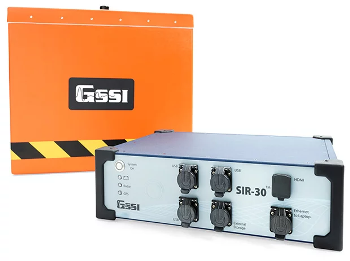

特征
- 爵士30控制单元
- 爵士30运输案
- 爵士30电源
- 1或2 GHz角天线
- 7米控制电缆
- 车轮安装距离测量仪器（DMI）
- 两年保修
快速有效的道路分析调查
用户可以确定路面层的厚度，并评估基础和基础层，而无需进行加油。
图片来源：地球物理调查系统
非破坏性路面测试
路边可以快速收集人行道层厚度数据。该系统以高速公路速度获得数据，从而避免了对车道关闭的需求，并提供更安全的工作环境。
图片来源：地球物理调查系统
提供路面评估结果
用户可以轻松地将数据导出为ASCII输出文件，以简单数据传输到其他软件程序。另外，数据结果可以作为Google Earth™.KML文件迁移，以优化可视化。
图片来源：地球物理调查系统
数据示例
路面层数据1
数据演示了具有原始路面（红色）和人行道覆盖（蓝色）的基础层（绿色）。该数据是在路边30的帮助下收集的，其中包含1 GHz喇叭天线。
图片来源：地球物理调查系统
路面层数据2
双通道数据表示与使用2-GHz喇叭天线收集的路面层（顶部轮廓）以及使用400-MHz天线收集的基础/子基准层数据（底部轮廓）相关的数据。
图片来源：地球物理调查系统
导出到Google Earth™的路面层数据
用户可以使用ASCII输出文件提供结果，以将简单的数据传输到其他软件程序。该数据示例构成了RoadScan 30数据结果与Google Earth™相结合。
图片来源：地球物理调查系统
规格
资料来源：地球物理调查系统
| 系统 |
先生30 |
| 天线支撑 |
与所有GSSI模拟天线兼容 |
| 频道数量 |
同时记录1到4个硬件频道的数据；可以连接两个4通道系统以形成8通道系统 |
| 数据存储 |
内部内存：900 GB，GPS数据在内部记录 |
| 显示模式 |
LinesCan和O-Scope。在LinesCan显示屏中，使用256个颜色箱来表示信号的幅度和极性 |
| 操作模式 |
外部笔记本电脑，独立带外部监视器和键盘或远程命令集 |
| 数据采集 |
| 数据格式 |
拉丹®（.dzt） |
| 扫描率间隔 |
用户选择 |
| 输出数据解决 |
32位 |
| 1-4个频道 @ 100 kHz PRF |
样品|最大率（扫描/秒） |
|
256 |326 /512 |178 /1024 |93 /2048 |48 /4096 |24 /8192 |12 / 16,384 |8 |
| 1-4个频道 @ 800 kHz PRF |
样品|最大率（扫描/秒） |
|
256 |1449 /512 |990 /1024 |606 /2048 |341 /4096 |182 /8192 |94 / 16,384 |48 |
| 每次扫描样品 |
256、512、1024、2048、4096、8192、16,384 |
| 时间范围 |
0-20,000纳秒全尺度，用户选择增益：手动调整从-42到+126 dB。增益曲线中的片段数量从1到8的用户选择。 |
| 标准实时过滤器 |
LinesCan和O-Scope。无限冲动响应（IIR） - 低和高通，垂直和水平有限冲动响应（FIR） - 低和高通，垂直和水平 |
| 高级实时过滤器 |
迁移，表面位置跟踪，信号地板跟踪，自适应背景去除 |
| 外部标记 |
三个不同的输入/代码：天线，前面板，配件连接器 |
| 自动系统设置 |
LinesCan和O-Scope。为不同的调查条件和/或天线部署配置存储无限数量的系统设置文件 |
| 语言 |
|
| 英语和中文 |
| 操作 |
|
| 工作温度 |
-10°C至50°C外部（14°F至122°F） |
| 力量 |
260 W最大为95-250 VAC 50/60 Hz，带有交流电源或30 A最大连续+10 VDC至+28 VDC |
| 发射速率 |
多达800 kHz（国际），美国/加拿大和CE费率取决于天线模型 |
| 输入输出 |
| 可用端口 |
天线输入（2或4），测量轮，标记，DC电源输入，串行RS232（GPS端口），Sync Connector，附件连接器，HDMI视频，以太网到PC，4 USB端口 |
| 机械的 |
| 方面 |
17.7 x 13 x 5.1 in（45 x 33 x 13厘米） |
| 重量 |
18.5磅（8.4公斤） |
| 相对湿度 |
<95％的不调节 |
| 贮存温度 |
-40°C至60°C |
配件
天线车前架
该道路安全系统配件已设计为在车辆上半永久安装的设计。在使用内部操作的情况下，应将安装支架焊接到车架上。
图片来源：地球物理调查系统
天线车辆拖车
对于选择使用车辆拖车挂钩的用户而言，此道路安全系统配件是可连接/可移动的选择。该配件很容易被解体以进行存储和运输。
图片来源：地球物理调查系统
