x500ms系列万能试验机

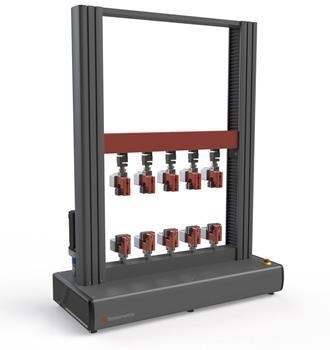

Testomicric的X500型号的多站版本可以执行五个同时测试，提供高批量测试应用的效率。该系统具有双柱结构，具有精确的十字头引导和非常刚性的装载框架。在完全计算机控制操作的帮助下，可以实时绘制五个测试曲线。

资料来源:Testometric Company Ltd

	x500-25ms.	x500-50ms.
力容kn.	25 (5 x 5 kN)	50 (5 x 10 kN)
精度	优于+/- 0.5%的读数降至1/1000th测压元件容量
十字头旅行mm *	950	950
垂直空间mm.	1150	1150
位置控制分辨率mm	0.000001	0.000001
柱间距离mm	860.	860.
最小速度mm / min	0.00001	0.00001
最大速度mm / min	1000	1000
速度准确性	稳定条件下+/- 0.1％
全速时的最大力kN	25	50
满载时的最大速度mm/min	1000	1000
数据采集速率(PC)	500 Hz作为标准（可选1000 Hz）
个人电脑连接	以太网（或USB通过适配器）
机器配置	双柱，台式(可选底座柜)
框架僵硬kn / mm	120	120
体重公斤	320.	320.
工作温度°C	0到+ 55
操作湿度	90％相对湿度或更少
电力供应	双输入可选115或230 V，1 pH 50/60 Hz
Power KW.	1	1

*可根据要求提供延长旅行版本。

衡量

X500系列是一款完全是数字通用试验机，能够精确控制和准确的测试，由自动化计算机控制供电，从而使操作简单。

• 自动识别负载电池和伸长仪可提供校准参数的设备存储
• 高分辨率载荷细胞，可提高+/- 0.5％的精度降至1/1000^th负载电池容量
• 配有软件校准检查设施，可即时验证机器精度
• 准确对齐和平稳运行，由十字头引导系统为指导
• 高效预加载自清洁滚珠丝杠，提供快速、安静的测试;配备终身密封润滑端面轴承
• 通过数字交流伺服驱动器和无刷伺服电机进行精密十字头控制，提供23位位置控制和免维护操作
• 高速数据采集系统提供多达四个同步通道
• 测压元件具有800%的过载能力，没有任何损坏
• 在机器柱内的整体测压元件电缆布线有助于避免电缆卡住和电缆损坏
• 提供六个I / O通道，以提供更多的设备，如微米，突出器，平衡，卡尺等。
• 附带过度旅行，过载和冲击保护
• 高度刚性加载框架配备精密接地钢导杆和坚固的挤压支撑柱与安装附件t槽
• 伸缩盖为滚珠丝杠提供额外的保护，防止测试碎片和灰尘
• 适用于压缩，拉伸，弯曲，剥离，剪切，产品测试等。
• 广泛范围的接触和非接触引伸计是可用的，包括激光和视频模型
• 紧凑的脚印设计提供了楼层和长凳空间的经济性

图片来源:Testometric Company Ltd

1.可额外收费。机器可以选择使用标准PC或笔记本电脑(不提供)控制。

2.机器显示与ACPN4气动夹具(可单独提供)。

X500女士尺寸

图片来源:Testometric Company Ltd

备有大范围的握把和固定装置。图片来源:Testometric Company Ltd

高速的电子产品。图片来源:Testometric Company Ltd

全面的应变计范围。图片来源:Testometric Company Ltd

建立精密

力量测量

该系统普遍校准，优于0.5 ZH 7500-1，AFNOR A03-501和DIN 51221 ASTM E-4。它的最小范围为0.4％-100％。系统可以自动识别负载电池，确保500000分的1部分分辨率，并提供电子负载电池保护。

扩展测量

X500 MS具有全帧长度的最大分辨率0.000001 mm(可选)，并确保精度为+/−0.01 mm。该系统有绝对、相对和辅助模式，单位为毫米、英寸和百分比。

速度控制

X500 MS系统提供速度低至0.00001毫米/分钟的速度，速度低至0.00001毫米/分钟，并配有驱动系统温度和电流保护。

加载框架

X500是由精密研磨钢导杆和坚固的挤压支撑柱，形成一个刚性框架。它的框架刚度高达120kn /mm，加上一个集成的K因子设施。框架还具有循环滚珠丝杠与波纹管，总行程，电子限制行程，和客户可编程的安全停止。

电子系统

通过高速以太网连接，模块化电子系统使快速数据传输到PC(高达1000hz)成为可能。全面的输入选项便于通过简单的插件接口模块连接大量的附件和引伸计。

安全特性

X500系统具有广泛的安全功能，从而确保了运营商安全的最大等级，包括过载/冲击检测，e-stop和可编程延期限制。安全标准完全符合2006/42 / EU机械指令，2014/35 / EU低压指令等全球安全指令，以及2014/30 / EU电磁兼容性指令。

可选触摸屏面板PC

X500 MS系统变成了一个坚固的自主系统，无需笔记本电脑或外部PC与可选的IPC3工业级面板PC配对，包括触摸屏控制。

最新版本的Windows 10操作系统和完整版测试的Wintest软件可以完全控制测试机器，并通过存储和访问无限的测试方法和结果。

延伸到机器柱T槽的集成安装臂可以完全调节高度，到达和观察角度，从而为用户提供更好的符合人体工程学的工作位置。

规范

• QM87芯片组，4 x USB3.0,3 X COM端口[RS232]，2 x Gigalan
• 显示15.6“1366 x 768面板电阻式触摸屏，具有防反射，防漏屏保护屏幕保护
• CPU-I5-4300M英特尔核心I5处理器，2.6 GHz
• 4gb, 1600 MHz SODIMM DDR3 204-pin
• QM87芯片组，4 x USB3.0, 3 x COM端口(RS232)， 2 x GigaLAN
• 2.5″250gb，固态硬盘(SSD)， SATA III 6gb /秒

图片来源:Testometric Company Ltd

试用和测试过的软件

Testometric系列的所有型号都配有一个一体化的winTest分析软件包。

多年来，Wintest分析经历了多个发展，因此提供灵活和直观的软件，以满足各种材料测试。它配备了内置的测试方法，如压缩，拉伸，剥离，弯曲，撕裂，剪切，蠕变，循环和多级测试。

该系统可以执行广泛的工业测试方法，并支持创建和存储无限数量的额外测试方法。该软件可以自动存储所有测试数据，并可以轻松地将其导出到其他软件包，如excel, word，访问，和SPC系统，以改进报告生成。

RCE远程连接选项的集成将有助于使所有计算机直接形成Web链路以测试监控，远程调查和软件更新。

屏幕实时测试。图片来源:Testometric Company Ltd

屏幕测试分析。图片来源:Testometric Company Ltd
