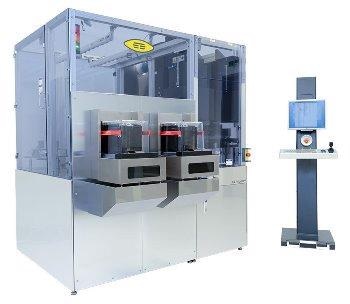

来自EV组的IQ对齐器是一种非接触式接近光刻平台,已经专门使用高等级的自动化开发,满足降低生产线上的掩模污染以及增加产品产量和掩模寿命的需求。
除了若干对准功能外,系统已被广泛安装和现场证明,具有用于自动处理和稀释或翘曲晶片的自动处理和处理的特定配置。
用户可以混合和匹配标准顶部或底侧对准之间的操作,具有组合的IR对准能力,并进一步拓宽应用领域,特别是与粘合或工程基底的对准。此外,系统支持具有快速响应和温度控制的工具的晶片对准输出控制。
特性
-
晶圆或基板大小从碎片的范围内高达200 mm / 8“
-
由于外部晶片楔形测量的结果,非接触式接近模式
-
配有跳动控制对准功能
-
改善振动隔离
-
远程技术支持和宝石/秒兼容性
-
具有多个对齐功能的更高的流程灵活性
-
手动基板加载能力可用
-
翘曲,薄或精致的晶圆处理各种晶圆尺寸
-
有泰克晶圆加工经验
-
额外功能:
技术数据
.T |
。 |
楔形赔偿 |
全自动 - SW控制 无用 |
高级对齐 特征 |
自动对齐 巨大的差距对齐 耗尽控制对齐 动态对齐 |
工业自动化特色 |
卡带/ SMIF / FOUP / SEC / GEM /薄,鞠躬,翘曲,边缘晶圆处理 |
薄片直径 (衬底尺寸) |
高达200毫米 |
对齐模式 |
顶部对齐:≤±0.5μm 底侧对齐:≤±1,0µm IR对准:≤±2,0μm/衬底材料,取决于 |
接触设置 |
真空触点/硬触头/软接触式/近距离模式/ FLEX模式 |
曝光选项 |
间隔暴露/洪水曝光 |
系统控制 |
操作系统:Windows 文件共享和备份解决方案/无限制。食谱和参数 多语言用户GUI和支持:CN,DE,FR,IT,JP,KR 实时远程访问,诊断和故障排除 |
吞吐量 |
完全自动化:吞吐量首先打印:每小时85个晶圆 完全自动化:吞吐量对齐:每小时80个晶圆 |
来源:电动汽车集团
