X500系列材料分析通用试验机亚博网站下载

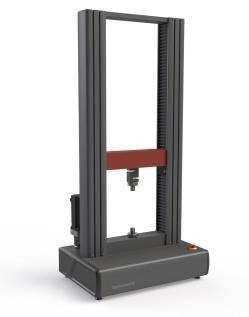

Testomicric的X500系列是配备精密交流伺服驱动系统和完整的计算机控制的台式安装的双柱通用测试机。X500系列具有高刚性负载框架，具有精确的十字头引导系统，甚至最具挑战性最高可达100 kn的测试应用。

资料来源:Testometric Company Ltd

	x500-25	X500-30.	X500-50	x500-100
力容kn.	25.	30.	50.	One hundred.
精度	比+/- 0.5％更好地读数到1/1000TH.负载电池容量
十字头旅行mm *	1025.	1025.	950.	1100
垂直空间mm.	1225.	1225.	1150.	1300
位置控制分辨率mm	0.000001.	0.000001.	0.000001.	0.000001.
列之间的距离mm	420（可用框架选项）
最小速度mm / min	0.00001	0.00001	0.00001	0.00001
最大速度mm / min	1000	1000	1000	500.
速度准确性	稳定条件下+/- 0.1％
全速kn的最大力	25.	30.	50.	One hundred.
全部负载mm / min的最大速度	1000	1000	1000	500.
数据采集​​率（PC）	500 Hz作为标准（可选1000 Hz）
PC连接	以太网（或USB通过适配器）
机器配置	双柱，台式安装（可选的底座柜）
框架僵硬kn / mm	120.	120.	220	400.
重量kg.	155.	155.	195	235.
工作温度°C	0到+55.
操作湿度	90％相对湿度或更少
电力供应	双输入可选115或230 V，1 pH 50/60 Hz
Power KW.	1	1	1	1.2

* -Extended旅行版本可根据要求提供。

衡量

具有高精度控制和准确性，完整的数字测试系统允许自动化计算机控制测试方法，以便于操作。

• 高分辨率称重电池，精度优于+/- 0.5％，低至1/1000^TH.负载电池容量
• 软件校准检​​查设施，即可立即验证机床精度
• 伸长仪和装载单元被自动识别校准参数的设备上存储
• 负载电池的过载能力为800％而不会导致任何损坏
• 十字头引导系统提供平稳运行和准确的对齐方式
• 预装，高效率，自清洁滚珠丝杠允许快速安静的测试;配备密封的寿命润滑末端轴承
• 在机器柱内的整体称重传感器电缆布线，防止空电缆被卡住和损坏
• 通过无刷伺服电机和数字交流伺服驱动器进行精密十字头控制，提供23位位置控制和免维护操作
• 高速数据收集系统，最多四个同步通道
• 额外的设备，如微米，宽松，平衡，卡尺等六个I / O通道。
• 提供超行程、过载和冲击保护
• 具有T字幕和高刚度装载框架和精密接地钢导杆的刚性挤出支撑柱可用于附件安装
• 用于压缩，张力，剪切，弯曲，剥离，产品测试等的广泛固定装置和夹具。
• 提供广泛的接触和非接触突出器，例如激光和视频模型，可用
• 望远镜封面为试验碎片和灰尘提供额外的滚珠丝杠
• 紧凑的脚印设计可挽救楼层和长凳空间。

图片信用：Testometric Company Ltd

1.提供额外费用。可选择使用标准PC或笔记本电脑（未提供）控制机器

2.机器用PWG预拧紧楔形夹具显示（单独提供）

X500维度

图片信用：Testometric Company Ltd

大量的夹具和固定装置可用。图片信用：Testometric Company Ltd

高速模块化电子设备。图片信用：Testometric Company Ltd

综合宽度范围。图片信用：Testometric Company Ltd

建造精度

力量测量

普遍校准，优于0.5 ZH 7500-1，DIN 51221 ASTM E-4和AFNOR A03-501。最小范围从0.4％变化到100％。称重传感器被自动识别和电子保护。分辨率为50万分之一。

延长测量

最高分辨率为0.000001 mm（可选）和精度的完整帧长度为+/- 0.01 mm。可以使用英寸，mm和百分比的相对，绝对和辅助模式。

速度控制

业界领先的低速性能，速度低至0.00001毫米/分钟。还提供驱动系统温度和电流保护

加载框架

刚性框架使用刚性挤出支撑柱和精密接地钢导杆。框架刚度高达400 kn / mm，内置K因子设施。提供了带波纹管，客户可编程安全停止，总旅行旅行和电子极限旅行的重新循环滚珠丝杠。

电子系统

模块化电子系统可以通过高速以太网连接快速数据传输到PC（最多1000 Hz）。全面的输入选项通过简单的插件接口模块帮助链接广泛的附件和突出器

安全特性

广泛的安全功能，如过载/冲击检测，可编程延期限制和e-stop，保证了最高水平的操作员安全。完全符合全球安全指令，如2006/42 /欧盟机械指令，2014/30 / EU电磁兼容性指令和2014/35 / EU低压指令。

可选触摸屏PC

当机器与具有触摸屏控制的可选IPC3工业级面板PC耦合时，它成为一个强大的独立系统，无需笔记本电脑或外部PC。

借助最新的Windows 10操作系统并运行完整版本的Wintest软件，系统可以完全控制测试机器，并提供存储和访问无限的测试方法和结果。

附带的安装臂固定到机器柱T槽，可以完全调整到达，高度和视角，从而使用户能够确定最符合人体工程学的工作位置。

规格

• 显示15.6“1366X768面板电阻式触摸屏，具有污垢排斥，防反射屏幕保护
• 2.5“250 GB，固态盘（SSD），SATA III 6GB /秒
• QM87芯片组，4xusb3.0，3xcom端口[RS232]，2xGigalan
• CPU-I5-4300M英特尔核心I5处理器，2.6 GHz
• 4 GB 1600 MHz SODIMM DDR3 204针

图片信用：Testometric Company Ltd

尝试和测试软件

所有Testomicallions都提供了该公司广泛的Wintest Analysis软件包。

Wintest分析是多年不断增长的产品，提供直观和软件包，以满足各种材料测试。内置试验方法覆盖压缩，拉伸，剥离，弯曲，撕裂，剪切，蠕变，循环和多级测试。

Wintest分析包含广泛的行业标准测试方法和设施，以制作和存储无限数量的额外测试方法。

所有测试数据都可以自动存储，并且可以轻松导出到其他软件包，例如Excel，Access，Word和SPC系统，用于改进的报告生成。有关更多信息，用户可以参考Wintest软件数据表。

通过包含RCE远程连接选项，所有计算机都可以直接网页连接以测试用于远程调查，跟踪和软件升级。用户可以参考RCE数据表获取其他信息。

实时测试屏幕。图片信用：Testometric Company Ltd

测试分析屏幕。图片信用：Testometric Company Ltd
