X250系列通用测试机

Testometric的X250系列包括带有精密交流伺服驱动系统和完整计算机控制的单柱、台式通用测试机。该系列提供高速运行,可有效测试容量高达3 kN的材料。亚博网站下载

资料来源:Testometric Company Ltd

X250-1 X250-2.5 X250-3
承载力kN 1 2.5 3.
精确 优于+/- 0.5%的读数降至1/1000th测压元件容量
十字头旅行毫米 630 990 990
垂直间距mm 800 1160 1160
位置控制分辨率mm 0.000001 0.000001 0.000001
喉道深度(力轴到立柱) 108 108 108
最低速度毫米/分钟 0.00001 0.00001 0.00001
最大速度mm/min 2500 2500 2500
速度精度 +/-在稳定条件下为0.1%
全速时的最大力kN 1 2.5 3.
满载时的最大速度mm/min 2500 2500 2500
数据采集速率(PC) 500hz为标准(可选1000hz)
个人电脑连接 以太网(或通过适配器的USB)
机器配置 单柱,台式(可选底座柜)
车架刚度kN/mm 8 8 8
体重公斤 73 80 80
工作温度摄氏度 0至+55
操作湿度 相对湿度不超过90%
电力供应 230 V,1 ph 50/60 Hz(115 V可选)
功率千瓦 0.3 0.3 0.3

量身订做

全数字测试系统提供高精度的控制和准确性,同时实现测试方法的自动计算机控制,从而确保操作简单。

  • 自动识别引伸计和测压元件,带有校准参数的设备存储
  • 高分辨率称重传感器,精度超过+/−0.5%降至1/1000th称重传感器容量的计算
  • 高效预加载自清洁滚珠丝杠,用于快速、安静的测试。安装了密封的寿命润滑端轴承。
  • 软件校准检查设施确保立即验证机器精度
  • 高速数据采集系统提供多达四个同步通道
  • 提供800%过载能力的测压元件没有任何损坏
  • 十字头导向系统,定位准确,运行平稳
  • 高刚度加载框架配备坚实的专门钢十字头和刚性挤压支撑柱与附件安装t槽
  • 高精度十字头控制通过数字交流伺服驱动和无刷伺服电机提供23位位置控制和免维护操作
  • 伸缩盖确保更多的保护滚珠丝杠测试碎片和灰尘
  • 6个I/O通道提供额外的设备,如卡尺,伸长计,天平,千分尺等。
  • 提供用于压缩、拉伸、弯曲、剥离、剪切、产品测试等的各种夹具。
  • 保护过载,过载和冲击
  • 提供广泛的接触式和非接触式伸长计,包括视频和激光模型
  • 紧凑的占地面积设计提供了经济的长凳和地板空间。

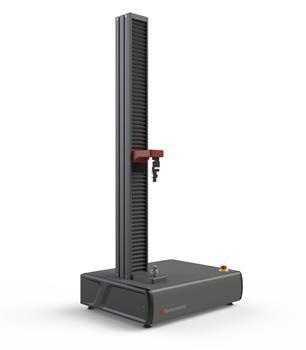

X-250系列通用测试机

图片来源:Testometric Company Ltd

1.可额外收费。机器可以选择使用标准PC或笔记本电脑(不提供)控制。

2.所示机器带有ACPN气动夹(单独提供)。

*尺寸

X-250系列通用测试机

图片来源:Testometric Company Ltd

备有大范围的握把和固定装置。

备有大范围的握把和固定装置。图片来源:Testometric Company Ltd

高速电子模块化

高速的电子产品。图片来源:Testometric Company Ltd

全面的应变计范围。

全面的应变计范围。图片来源:Testometric Company Ltd

建立精密

测力

X250系列试验机经过普遍校准,其等级优于0.5 EN 7500-1、ASTM E-4、DIN 51221、AFNOR A03-501。最小范围为0.4%至100%。称重传感器可以自动识别。这些机器的分辨率为50万分之一。该系统确保了电子称重传感器的保护。

扩展测量

测试机具有全框架长度,最大可选分辨率为0.000001 mm。X250系列的精度为+/−0.01毫米。该范围具有绝对、相对和辅助模式,单位为毫米、英寸和百分比。

速度控制

X250系列提供了同类中最好的低速性能,速度可降至0.00001 mm/分钟。该范围还确保驱动系统温度和电流保护。

承重架

X250范围内的载荷架是基于精密线性制导系统和刚性挤压支撑柱的刚性架。框架刚度为8 kN/mm,并配有综合K系数设施。试验机配备有带波纹管的循环滚珠丝杠。该范围还包括总行程行程、电子限位行程和客户可编程安全停止。

电子系统

模块化电子系统通过高速以太网连接向PC提供快速数据传输(高达1000 Hz)。广泛的输入选项允许通过简单的插件接口模块连接广泛的附件和引伸计。

安全特性

广泛的安全功能确保最高的操作员安全水平,如过载/冲击检测,E-Stop和可编程扩展限制。X250系列完全符合全球安全指令- 2006/42/EU机械指令,2014/35/EU低电压指令和2014/30/EU电磁兼容指令。

可选触摸屏面板PC

当X250系列机器与带有触摸屏控制的可选IPC3工业级面板PC结合在一起时,它就变成了一个坚固的独立系统,不需要外部PC或笔记本电脑。

X-250系列通用测试机

图片来源:Testometric Company Ltd

该系统使用最新的Windows 10操作系统和Testometric的winTest软件的完整版本运行,从而实现对测试机器的完全控制,并提供对无限测试方法和结果的存储和访问。

连接到机器立柱t型槽的内置安装臂可以完全调整行程、高度和视角,从而使用户能够识别最符合人体工程学的工作位置。

规范

  • QM87芯片组,4 x USB3.0, 3 x COM端口(RS232), 2 x GigaLAN
  • 显示屏15.6英寸1366 x 768面板电阻式触摸屏,具有防反射、防灰尘屏幕保护。
  • 2.5″250gb,固态硬盘(SSD), SATA III 6gb /秒
  • 4gb, 1600 MHz SODIMM DDR3 204-pin
  • CPU-i5-4300M Intel Core i5处理器,2.6 GHz

试用和测试过的软件

所有睾测模型都配有睾测全面的winTest分析软件包。

winTest分析软件是数年持续开发的结果,因此提供了一个直观、灵活的软件包,以适应各种材料测试。Testometric的综合测试方法包括压缩、拉伸、弯曲、剪切、剥离、撕裂、蠕变、循环和多阶段测试。

该模型包括广泛的行业标准测试方法,以及开发和存储无限进一步测试方法的能力。所有测试数据都可以自动存储,并可以轻松导出到其他软件包,如excel、word、SPC和access系统,以优化报告的生成。

用户可以参考winTest软件数据表获取更多信息。

由于增加了RCE远程连接选项,用户可以将所有机器直接连接到Testometric,进行远程监控、调查和软件升级。用户可以参考RCE数据表了解更多信息。

实时测试屏幕。

实时测试屏幕。图片来源:Testometric Company Ltd

屏幕测试分析。

屏幕测试分析。图片来源:Testometric Company Ltd
