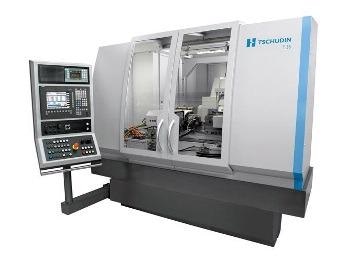

的Tschudin™T35从哈挺是一个模块化的外圆磨床专门为生产,满足最多样化的应用程序需求,当生产大、中型系列。
的Tschudin™T35生产机器功能流体静力学指南和更广泛的应用范围,从小型综合处理复杂系统独立的细胞。机器提供了棱镜和棒磨,同步处理和集成附加操作。工件的中心之间的距离是400毫米,175毫米的中心是一个高度和工件重150公斤。
技术数据
来源:哈挺公司。
|
Tschudin T35 |
| 维 |
|
| 中心之间的距离 |
400毫米 |
| 磨削长度 |
400毫米 |
| 中心高度 |
125/175毫米 |
| Max。工件直径 |
249毫米 |
| 工件重量 |
|
| 中心之间的 |
150公斤 |
| 碱/表幻灯片 |
|
| 旅行z轴 |
600毫米 |
| 快速遍历 |
15米/分钟 |
| 决议 |
0.1µm |
| 磨头OD |
|
| 轮达成。spez)。 |
400 - 500 mm x 80 mm x 203.2毫米 |
| 直径 |
600毫米 |
| 宽度 |
120毫米 |
| 选择 |
500 mm x 120 mm x 203.2毫米 |
| 外围滚柱轴承 |
0 - 120 m / s |
| 外围水动力 |
45/60米/秒 |
| 主轴转速 |
V常量(选择)分钟1 |
| 电机输出 |
10千瓦(opt. 20) |
| 头架 |
|
| 主轴转速 |
5 - 1500分钟1(选择。3000) |
| 电机输出 |
2.1千瓦 |
| 主轴鼻锥 |
MT5Ø70毫米/ / MT6Ø90毫米 |
| 主轴鼻子孔 |
34毫米 |
| 主轴转矩 |
20海里 |
| 尾座 |
|
| 套管收缩 |
80毫米 |
| 内部锥度 |
MT3 |
| 控制 |
博世和西门子 |
所有的数据都是可以不经通知自行调整
特性
- 轴配置可用
- 角或直
- 无毛刺磨是可能的
- 棱镜磨系统
- 范围可以从配置+ 6°−30°
- 可以实现更清晰,边缘无毛刺
- 可以执行各种专利的过程
- 匹配研磨
- 高效生产研磨过程
- 自动柱校正μm 0.1的范围内可以做到的
- 简短的一部分改变时间和快速重组
- 流体静力学与夹具X和Z导轨
- 完全集成处理模块化的外围设备和更高的自主权
- 高精密自动过程与各种扩展的可能性
- 用户可以直接从硬棒料精磨高精度零件
- 没有粘着滑动
- 良好的阻尼
- 轮的头
- 高动态
- 选矿设备
- 水动力主轴轴承
- 滚柱轴承变体应用范围高达120米/秒。磨轮的范围从400到600毫米
- TailstockIn手动或自动版本
- 有头架MT5模块化建设和MT6版本
- 版本可用于自动锥形校正
- 数控控制分析辊单元装备在磨头后面
- 并发运行为独特的研磨应用头架左右
- 形成酱卷单元安装在桌子上或在头架和尾座
控制
- 西门子840 d SL: 19”TFT液晶显示器与小说电容传感器technology-programmable决议
- 0.0001”/ 0.001毫米:英寸/度量数据选择G-Code-MDI(手动数据输入)操作ShopMill - 3 d仿真利用西门子
操作
- 简单的工具管理
- 动画元素的操作
- 先进的表面
- MDynamics
- CYCLE800
- 测量周期
- FTP
- 传输和外围表面转换
- 以太网接口(数据传输能力)
- 程序存储/数据输入/输出部分:
- USB 2.0
- 网络驱动器
- 10 MB数控记忆
- 6 GB的内部紧凑的闪光
