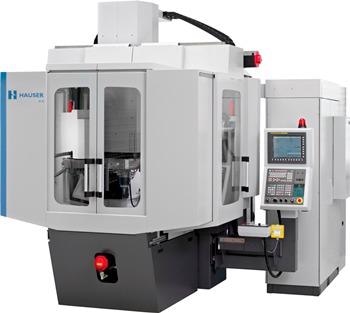

哈定的Hauser™H45/H55系列是一个可扩展的夹具磨床，可以用作简单的镗孔和形状磨床或一个完全自动化的高科技研磨和硬铣床。

最新的豪泽夹具磨削/硬铣削头现在提供了前所未有的范围磨削和铣削技术与它的C, U，和Z配置。Hauser™H45/H55系列具有高级的刚度和刚度，除了大大提高冲程速度和频率外，还可以将切削量提高一倍，从而减少磨削周期时间，同时减少50%的火花清除时间。

静液导向主轴轴承系统，行星磨削精度优于0.5µm, U轴最大可达47 mm，提高了磨削自主性。

自动锥度磨削采用Z U轴插补。由于这种最新的磨头技术，高精度夹具磨削结合辅助硬铣削已成为豪泽系列的焦点。

H45系列具有770 x 630毫米的可用表面和500公斤的允许负载。H55系列有一个可用的表面1440 x 860毫米和800公斤的允许负荷与可选1500公斤。

技术数据

来源:哈挺公司。

	豪泽H45
工作范围
调整范围X, Y	尺寸(宽x宽)
磨头垂直调整(W)	500毫米
工作台表面与磨削电机u轴托板之间的间隙	785毫米
立柱间距	750毫米
行星磨径，砂轮Ø 50 mm/70S:
磨削电机70在u轴中心位置，自动磨削方式	144毫米(max)。
研磨电机70带延伸板，半自动模式	360毫米(max)。
行星式直径磨削，砂轮Ø 100mm /40S:
磨削电机40S在u轴中心位置，自动磨削模式	194毫米(max)。
研磨电机40S带延伸板，半自动模式	360毫米(max)。
锥度磨削，夹角(发散和收敛)	120度最大。
表格
工作表面	外形尺寸(宽x高)
6/7 t形槽宽度	14毫米
允许表加载	500公斤马克斯。
提要
桌子和马鞍X, Y, W
加工速度	0 - 2的000毫米/分钟
遍历速度	4“000毫米/分钟
磨轴Z, C, U
主轴套的直径	125毫米
基本机床准备使用以下磨削主轴速度:
为电动研磨电机40S，无限可调和可编程	4 000 - 40的000分钟^－1
电动研磨电机为22S，可无限调节和可编程	4 500 - 22的500分钟^－1
电动研磨电机45S，无级可调，可编程	9 000 - 45 000分钟^－1
电动研磨电机70，无限可调，可编程	9“000 - 70”000分钟^－1
系统允许使用研磨涡轮T13	高达130000分钟^－1
C-axis行星模式:
行星模式，无限可调和可编程	5 - 350分钟^－1
c轴跟踪方式，交流伺服驱动	最长10分钟^－1
z轴交替笔划模式:
z交替行程运动，无限可调	V_分钟。0500毫米/分钟
z交替行程运动，无限可调	V_max。22日的000毫米/分钟
Z-stroke频率	8赫兹max。
z行程长度，无限可调	0.1至170毫米
u轴径向行走能力(cnc模式)	冯-3高达+47毫米
