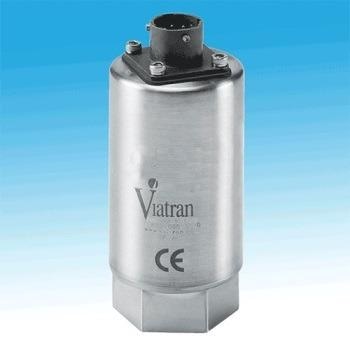

ViaTran的24B模型压力传感器是公司为工业应用提供的最灵活的压力传感器之一。24B压力换能器量量为0-100psi至0-30,000psi，标准线性为≤±0.25％FSO。
特征
 |
符合RoHS标准 |
 |
所有不锈钢结构 |
 |
分流校准电路选项可用 |
表现
表格1。来源：ViaTran.
| 。 |
。 |
| 全尺寸压力范围 |
0-100至15,000 psig（psis≥1500psi）（7 thru 1000 bar） |
| 非线性（最适合直线） |
≤±0.25％FSO |
| 滞后与可重复性 |
≤±0.10％FSO |
| 全规模输出（FSO） |
50°F（21°C）≤±0.10％FSO的5 VDC |
| 解析度 |
无限的 |
| 长期稳定性 |
每6个月≤±0.3％FSO |
| 补偿温度范围 |
70°F至170°F（21°C至77°C） |
| 过程介质温度范围 |
-40°F至250°F（-40°C至121°C） |
| 环境工作温度范围 |
-40°F至185°F（-40°C至85°C） |
| 储存温度限制 |
-40°F至250°F（-40°C至121°C） |
| 温度效应为零 |
每100°F 40 FSO≤±2.0％ |
| 跨度温度效应 |
每100°F 40 FSO≤±2.0％ |
电气
表2。来源：ViaTran.
| 。 |
。 |
。 |
| 电源电压 |
8至30 VDC在3.5 mA标称，5 mA Max（12至30 VDC为10 VDC输出选项） |
|
| 电源调节 |
≤±0.01％FSO每伏更换电源电压范围 |
|
| 输出信号 |
0 - 5 VDC标准（参见选项） |
|
| 零调整 |
±5％fso min |
|
| 电路保护 |
输入极性可以颠倒。输出可能无限期短路 |
根据EN61000-4-5，过电压保护至1000伏 |
| 绝缘电阻 |
<5 NSEC案例地面 |
|
| 响应时间 |
<2毫秒达到满量程的90％ |
|
| RFI / EMI抑制 |
CE EMC符合IEC EN 61326. CE标记 |
|
| 电气连接 |
Bendix PT02E-10-6P，配偶PT06E-10-6S（SR） |
|
| PIN出来 |
PIN A. |
+权力 |
| PIN B. |
- 力量 |
| PIN C. |
+信号 |
| PIN D. |
- 信号 |
| 别针e. |
无连接 |
| PIN F. |
无连接 |
| 贝壳 |
地面 |
亚博网站下载建筑材料
表3。来源：ViaTran.
| 。 |
。 |
| 湿润的部分 |
15-5 pH不锈钢 |
| 住房 |
304L SS. |
| 重量 |
10盎司（283克） |
| 鉴别 |
压敏标签 |
机械的
表4。来源：ViaTran.
| 。 |
。 |
| 压力连接 |
1/4“ - 18 NPT女性 |
| 证明压力 |
1.5倍范围或20,000 psi（1379 bar）max |
| 爆破压力 |
3次范围或35,000 psi（2400 bar）max |
| 压力腔体积 |
4.5毫升 |
| 安装 |
可能由过程管道支持 |
选项
表5。来源：ViaTran.
| 。 |
。 |
。 |
| BF. |
（k）ptiih-10-6p |
|
| BG. |
DIN 43650. |
|
| BL. |
WK6-32S. |
|
| BN. |
（k）ptiih-8-4p |
|
| BQ. |
（k）pt02h-10-6p |
|
| 布鲁斯 |
CF3102E-14S-6P |
|
| zu. |
|
|
| 达 |
孤立的分公司 |
|
| DC. |
延长补偿温度范围（冷）
-40°F至170°F（-40°C至77°C） |
|
| DG. |
每1°F提高TEMP性能至0.005％FSO |
|
| DH. |
特殊程度 |
| DK. |
特殊分流校准设置 |
|
| DM. |
修改了满量程输出 |
| DN. |
改善非线性 |
|
| DQ. |
清洁氧气服务 |
|
| ea |
特殊校准运行 |
|
| EH. |
延长补偿温度范围（热）
+ 70°F至185°F（21°C至85°C） |
|
| NH. |
客户指定的标识 |
|
| PW. |
1/8 DIN数字指示器 |
|
| TW. |
GOST-R. |
|
| y（） |
可用多个压力端口。咨询工厂
直线电缆（最大温度为175°F）（79°C） |
|
| 笔记： |
某些可用选项的应用可能会影响标准性能。 |
有关详细信息，请咨询您的ViaTran代表。 |
图片信用：ViaTran
