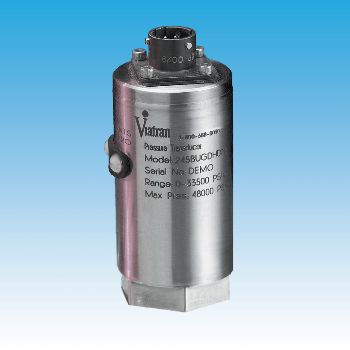

ViaTran可用的245型高范围压力传感器是该公司最精确的压力发送器之一,用于工业测试和高压下的研究应用。压力传感器可确保提高精度和更好的温度性能。
模型245具有0-7500 PSI至100,000 PSI的压力范围,精度为0.15%,输出为0-5 VDC。
特征
|
所有不锈钢结构 |
|
高精准度 |
|
高压应用 |
|
血统 |
|
带有几种选择 |
表现
表格1。来源:ViaTran
。 |
。 |
全尺度压力范围 |
7500,10k,15k,20k,25k,30k,50k,60k,75k,100k PSIA或PSIG |
非线性(最合适的直线) |
≤±0.06%FSO(100K PSI的≤±0.25%FSO) |
可重复性 |
≤±0.03%FSO |
滞后 |
|
全尺度输出(FSO) |
≤±0.06%FSO
在70°F(21°C)时5 VDC-标准(请参阅选项) |
长期稳定性 |
每6个月≤±0.2%FSO |
补偿温度范围 |
70°F至170°F(21°C至76°C) |
过程媒体温度范围 |
-40°F至250°F(-40°C至121°) |
环境工作温度范围 |
-40°F至185°F(-40°C至85°) |
存储温度限制 |
-40°F至250°F(-40°C至121°C) |
温度对零的影响 |
≤±0.01%FSO每1°F-请参阅选项 |
温度对跨度的影响 |
≤±0.01%FSO每1°F-请参阅选项 |
电气
表2。来源:ViaTran
。 |
。 |
。 |
电源电压 |
9.5至40 VDC在3.5 MA名义,5 mA最大(10 VDC输出选项)13至40 VDC) |
|
电源 规定 |
≤±0.01%FSO每伏的电压电压范围变化 |
|
输出信号 |
0-5 VDC标准 |
|
负载电阻 |
100 k欧姆最小 |
|
零调整 |
±10%FSO最小 |
|
跨度调整 |
±10%FSO最小 |
|
校准信号 |
FSPR的80%,通过短销 |
|
校准信号精度 |
≤±0.1%的陈述值 |
|
电路保护 |
输入极性可能会逆转。 输出可能无限期地短路 |
超过1000伏的电压保护≤1毫秒 |
绝缘电阻 |
≥200Megohms to Case Regber |
|
响应时间 |
≤4.0毫秒 |
|
电气连接 |
Bendix PT02E-10-6P,Mates PT06E-10-6S(SR) |
|
固定 |
引脚 |
+电源 |
引脚b |
- 力量 |
引脚c |
+信号 |
引脚d |
- 信号 |
引脚e |
校准 |
引脚f |
校准 |
亚博网站下载建筑材料
表3。来源:ViaTran
。 |
。 |
。 |
润湿零件 |
7.5k至15k PSI(500至1000 bar)
20K至100K PSI(1400至6900 bar) |
15-5 pH不锈钢
pH 13-8 mo SST |
住房 |
304 ss带有铝合金, 黑色锌 - 铜板电镀电连接器 |
|
重量 |
15盎司(425 g) |
|
鉴别 |
激光蚀刻到身体上 |
|
机械的
表4。来源:ViaTran
。 |
。 |
。 |
压力连接 |
7.5k至15k PSI(500至1000 bar)
20k至50k PSI(1400至3500 bar)
60k至100k PSI(4000至6900 bar) |
1/4“ -18 npt女性
1/4“ F250-C高压管
5/16“ F312-C高压管 |
证明压力 |
7.5k至15k PSI(500至1000 bar)
20K至100K PSI(1400至6900 bar) |
1.5倍范围或20K PSI(1400 bar)最大
1.2次范围或100K PSI(6900 bar)最大 |
爆破压力 |
7.5K至20K PSI(500至1400 bar)
25K至100K PSI(1700至6900 bar) |
3次范围或40k PSI(2800 bar)最大
1.5次范围或125K PSI(8600 bar)最大 |
压力腔 体积 |
7.5k至15k PSI(500至1000 bar)
10k至100k PSI(1400至6900 bar) |
0.32立方体(5.2 mL)
0.10立方体(1.6毫升) |
安装 |
可以通过流程管道支持 |
|
选项
表5。来源:ViaTran
。 |
。 |
。 |
BG |
DIN 43650 |
|
bl |
WK6-32S |
|
BN |
(k)PTIH-8-4P |
|
BQ |
(k)PT02H-10-6P |
|
br |
CF3102E-14S-6P |
|
ZU |
直接电缆(175°F最高温度)(79°C) |
|
y() |
可用多个压力端口。咨询工厂 |
|
DG |
每1°F的温度性能提高到0.005%FSO |
|
DH |
特殊范围 |
|
DK |
特殊分流校准设置 |
|
DM |
修改完整输出 |
|
Dn |
改善了非线性 |
|
DQ |
清洁氧气服务 |
|
ea |
特殊校准运行 |
|
NH |
客户指定的标识 |
|
PW |
1/8 DIN数字指示器 |
|
笔记: |
应用一些可用选项 可能会影响标准性能。 |
请咨询您的ViaTran代表以获取详细信息。 |
图片来源:ViaTran
