Viatran的245型DigiComp压力传感器是该公司为工业测试和研究应用开发的最精确的压力变送器之一。
245digicomp压力传感器可定量压力表和绝对压力，从3到5,000 PSI，或0.2到345 bar，标准精度≤±0.06% FSO。
特性
 |
全不锈钢结构 |
 |
精度高 |
 |
适用于低压应用 |
 |
分流校准电路选项 |
 |
有几种选择 |
245型DigiComp压力传感器的外部调整使用户能够进一步调整零点读数与电位器的帮助。压力传感器还包括跨度调整，嵌入式校准电路使现场校准成为可能。
245型DigiComp压力传感器可以定制输出从−10到+10 VDC的任何地方，具有无限的电气和过程连接选项。
性能
表1。来源:Viatran
| ． |
． |
| 满量程压力范围 |
0-3至5000 PSIG (PSIS FOR >500 PSI)(0.2至345 bar)
0-15至0-5000 PSIA(0-1.0至0-345 bar)
0-15 PSIV (0-1.03 BarV) |
| 非线性(最佳拟合直线) |
无线光通信≤±0.06% |
| 磁滞和可重复性 |
无线光通信≤±0.06% |
| 全尺度输出(FSO) |
5 Vdc 70°F(21°C)≤±0.10% FSO标准 |
| 决议 |
无限 |
| 长期稳定性 |
每6个月≤±0.3% FSO |
| 补偿温度范围 |
32°F to 170°F(0°to 77°C) |
| 工艺介质温度范围 |
-40°F to 250°F(-40°C to 121°C) |
| 环境工作温度范围 |
-40°F至185°F(-40°C至85°C) |
| 储存温度范围 |
-40°F to 250°F(-40°C to 121°C) |
| 温度对零点的影响 |
≤±1.0% FSO / 100°F |
| 温度对跨度的影响 |
≤±1.0% FSO / 100°F |
电
表2。来源:Viatran
| ． |
． |
． |
| 电源电压 |
8到30 Vdc 3.5毫安标称，5毫安最大
(12至30 Vdc 10 Vdc输出选项) |
|
电力供应
监管 |
在电源电压范围内，每伏特变化≤±0.01% FSO |
|
| 输出信号 |
0 - 5 Vdc标准(见选项) |
|
| 负载电阻 |
100 k欧姆敏 |
|
| 零位调整 |
无线光通信分钟±5% |
|
| 时间调整 |
无线光通信分钟±5% |
|
| 校准信号 |
80%的FSPR，短路校准引脚 |
|
| 校准信号精度 |
≤规定值的±0.1% |
|
| 电路保护 |
输入极性可能反转。输出可能无限期地短路 |
过电压保护到1000伏根据EN61000-4-5 |
| 绝缘电阻 |
机箱地面≥200兆欧姆 |
|
| 响应时间 |
<2毫秒达到90%的满量程 |
|
| RFI / EMI抑制 |
CE EMC符合IEC EN 61326。CE标志 |
|
| 电气连接 |
Bendix PT02E-10-6P, mates PT06E-10-6S (SR) |
|
| 销出局 |
销一个 |
+力量 |
| 销B |
——权力 |
| 销C |
+信号 |
| 销D |
——信号 |
| 销E |
校准 |
| 销F |
校准 |
亚博网站下载材料的建筑
表3。来源:Viatran
| ． |
． |
| 接触液体的部件 |
316不锈钢 |
| 住房 |
304不锈钢与铝合金，黑色锌钴电镀电气连接器 |
| 重量 |
10盎司(283克) |
| 识别 |
激光蚀刻在身体上 |
机械
表4。来源:Viatran
| ． |
． |
． |
| 压力连接 |
1/4" - 18 NPT母 |
|
| 证明压力 |
≤500psi (35bar)
>500 PSI (35 bar) |
3倍范围或1200 PSI (80 bar)最大
3倍范围或10,000 PSI (700 bar)最大 |
| 爆破压力 |
≤500psi (35bar)
>500 PSI (35 bar) |
5倍范围或2,400 PSI (170 bar)最大
5倍范围或10,000 PSI (700 bar)最大 |
压力腔
体积 |
≤500psi (35bar)
>500 PSI (35 bar) |
3.3毫升
4.2毫升 |
| 越来越多的 |
是否有工艺管道支撑 |
|
选项
表5所示。来源:Viatran
| ． |
． |
． |
| 男朋友 |
(K) PTIH-10-6P |
|
| BG |
DIN 43650 |
|
| 提单 |
WK6-32S |
|
| BN |
(K) PTIH-8-4P |
|
| BQ |
(K) PT02H-10-6P |
|
| BR |
CF3102E-14S-6P |
|
| 祖茂堂 |
直接电缆(175°F max temperature)(79°C) |
|
| Y () |
可提供多个压力端口。请咨询工厂 |
|
| 达 |
孤立的分流 |
|
| 直流 |
扩展补偿温度范围(冷)-40°F至170°F(-40°C至77°C) |
|
| DG |
每1°F的温度性能提高到0.005% FSO |
|
| DH |
特殊的范围 |
|
| DK |
特殊分流校准设置 |
|
| DM |
修改满量程输出 |
|
| DN |
改进的非线性 |
|
| DQ |
氧气设备的清洗 |
|
| EA |
特殊的校准运行 |
|
| 嗯 |
扩展补偿温度范围(热)+70°F至185°F(21°C至85°C) |
|
| NH |
客户指定的识别 |
|
| PW |
1/8 DIN数字指示器 |
|
| 注意: |
一些可用选项的应用可能会影响标准性能。 |
详情请咨询您的Viatran代表。 |

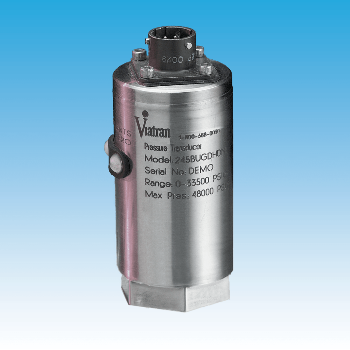

图片来源:Viatran
