Mecmesin引入了自动化测试系统,称为TSCC,验证可调的校准和预设torque-limiting螺丝刀,10纳米。
招牌式等功能操作和预排程序的测试,TSCC系统防止结果不一致性和重复性压迫损伤运营商,这通常与手工测试。
转矩传感器
ITC一系列可互换的扭矩传感器特别设计的涡流测试系统。转矩传感器有一个即插即用功能自动校准,包括广泛的能力,从0.3 N⋅m(2.7磅力⋅)到10 N⋅m(90磅力⋅),以满足各种各样的需求。
图片来源:Mecmesin有限公司
ITC扭矩传感器
ITC一系列可互换的扭矩传感器已经专门为涡-我和涡xt测试系统。传感器可以插入到框架及其校准属性是立即检测到软件测试人员没有任何操作符的输入。
所有的传感器都配有⅜“男性广场驱动器连接到固定的数组表和抛掷用户的样本。
确保用户的最佳选择满足他们所有的扭矩测试需求,现在提供了五种不同的传感器。所有扭矩传感器测量从零,从0.3 N⋅m 10 N⋅m。
传感器的能力,范围和精度
每个传感器读取从零到其完整的额定容量,如下所示。传感器的测量精度是一个优秀的±0.5%的能力。
表1。来源:Mecmesin有限公司
| 模型 |
0.3新墨西哥州 |
1.5新墨西哥州 |
3新墨西哥州 |
6新墨西哥州 |
10个新墨西哥州 |
| 新墨西哥州 |
0 - 0.3 |
0 - 1.5 |
0 - 3.0 |
0 - 6 |
0 - 10 |
| kgf.cm |
0 - 3 |
0 - 15 |
0 - 30 |
0 - 60 |
0 - 100 |
| lbf.in |
0 - 2.7 |
0 - 13 |
0 - 26 |
0 - 52 |
0 - 90 |
图片来源:Mecmesin有限公司
所有的传感器都提供标准的校准证书,可以追溯到国家标准。
维修和校准
Mecmesin还提供年度维修和re-calibration的扭矩传感器。了解更多,客户可以联系他们公司的工程师或当地经销商。
图片来源:Mecmesin有限公司
概述
扭矩螺丝刀,防止过度开发,通过滑动固定扭矩时面临收紧货币政策。确保扭矩螺丝刀正确和一致地执行,他们应该经常验证和校准。
手动校准技术是非常耗时的,可以影响不同的运营商。它们不仅使它昂贵的验证工具的大量,也给员工带来重复性压迫损伤的风险。

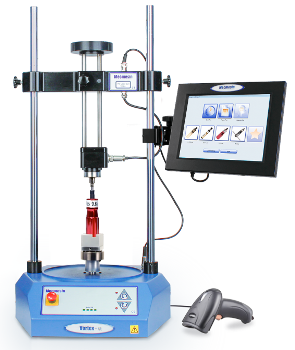

TSCC是建立在从Mecmesin Vortex-xt自动化扭矩测试仪。这个系统已经开发,以防止变异性相关手动校准技术和使用一个预设速度和最大质量认证扭矩细胞,以确保提高精度和可重复性。
通用测试夹具,各种大小的扭矩螺丝刀可以很容易地安装。这样可以确保一致性,验证不同类型的工具。用直观和简单的操作控制,扭矩测试可以通过简单地把一个按钮完成。这减少了操作员培训和参与测试的时间。
扭矩螺丝刀一般需要三转矩测量每个工具在不到30秒,立即显示给操作员的通过/失败状态。预设机制在当场工具可以调整和重新测试。
的机器提供了一个方便的触屏控制台存储所有的预定程序的测试和获得的信息用于出口和报告功能。
除此之外,一个条形码阅读器是用于扫描工具注册id和这些都是自动测试软件包含在测试报告。
主要规格
转矩
所有可用的传感器测量从零到下表中指定的值。
表2。来源:Mecmesin有限公司
| ITC模型 |
0.3新墨西哥州 |
1.5新墨西哥州 |
3新墨西哥州 |
6新墨西哥州 |
10个新墨西哥州 |
| 新墨西哥州 |
0.3 |
1.5 |
3 |
6 |
10 |
| kgf.cm |
3 |
15 |
30. |
60 |
One hundred. |
| lbf.in |
2.7 |
13 |
26 |
52 |
90年 |
- 解析:1:6500
- 准确性:±0.5%的全面
- 计量单位:N⋅m, mN⋅m, N⋅厘米,gf⋅厘米,kgf⋅厘米,磅力⋅英尺,磅力⋅,ozf⋅
角
表3。来源:Mecmesin有限公司
速度
表4。来源:Mecmesin有限公司
| 。 |
。 |
| 速度 |
0.1 - 20牧师/分钟(顺时针或逆时针) |
| 精度 |
±1%的显示速度 |
| 决议 |
0.01转速/分钟 |
维
表5所示。来源:Mecmesin有限公司
| 。 |
。 |
| 最大的空间 |
505毫米(19.9”),而不安装表
448毫米(17.6”)与安装表安装 |
| 最大可调的马车旅行 |
182毫米(7.2”) |
| 列之间的宽度 |
280毫米(11.02”) |
| 开的更低的安装表 |
10 - 190 mm (0.39 - 7.5) |
| 开放的上部安装表 |
10 - 78 mm (0.39 - 3.07) |
| 重量 |
19.5公斤(43磅) |
常见的规格
表6所示。来源:Mecmesin有限公司
| 。 |
。 |
| 最大功率的需求 |
100 W |
| 电压 |
230 V交流50 Hz或110 V AC 60赫兹 |
| 工作温度 |
10 - 35°C (50 - 95°F) |
| 湿度范围 |
普通工业和实验室条件 |
| 运动补偿系统 |
没有 |
| 图形演示 |
是的 |
