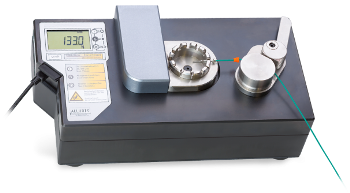

电动拉力试验机:Alluris FMT-W40

可用FMT-W40从Alluris Mecmesin的姊妹公司,是一个机动电线接头拉力试验机,有两种模式中,抗拉强度能力高达500 N(110磅力)和另一个与1000 N(220磅力)。

FMT-W40拉试验机是健壮的,小型台式和占用更少的空间。它被设计尤其是确保简单使用甚至非常少的训练。这是一个完美的解决方案来测试拉力强度的轧花终端在生产点。

FMT-W40拉试验机功能一个电机驱动,允许线终端拉测试在一个稳定的速度,从而确保更大的测试的可重复性。FMT-W40包含七个不同的测试速度所需要的相应的测试标准。

三个游览器测试模式使非破坏性和毁灭性的测试:拉和保存;拉和休息;拉,然后休息。

FMT-W40拉试验机是适合测试抗拉钢丝的拉拔强度连接器和终端按照BS,喧嚣,恩,IEC、MIL, NASA, SAE和UL标准。

概述

FMT-W40机动的电线端子pull-tester已经改造了轧花终端测试符合ASTM B913 EN 2591 - 417, IPC / whma - a - 620、202 - h为基础,美国国家航空航天局8739 - 4,USCAR 21日UL 486和各种其他相关标准。

确保最理想的精度和可重复性需要防止抽搐或突然把测验中应用力连接连接器。因此,测试标准请注意,它是必要的,以确保拉的恒定速率,其中多数定义一个预定的速度测试必须执行。

唯一可行的手段实现可重复性等拉力测试是使用电动拉力试验机。FMT-W40是用户友好的,并避免运营商不一致,从而使其适合型式认证测试。

FMT-W40拉试验机功能七个游览器速度选项从10到200毫米/分钟,因此覆盖所有一般熔化率的测试标准。

再现性的另一个优势是提供的三种可选模式为非破坏性和毁灭性的测试:

• 拉并持有(无损)
• 拉和破坏(破坏)
• 拉,持有和破坏(破坏)

褶插座夹具功能12槽宽度从0.5到6毫米不等,涵盖美国线规8-30简单和快速加载的终端。速动杠杆安全地夹电缆在凸轮自动测试开始前推的一个按钮。

数字显示采用峰值负载在1000赫兹和显式地表示kilo-force拉力强度测试的结果,牛顿,或者pounds-force。可以生成测试报告可选软件的存储和传输数据。

基座的稳健设计包括一个防刮nitride-hardened钢铁和配备防滑脚。这个紧凑和便携式台式仪器适合卷曲的可靠和有效的质量控制测试线终端在生产点。

主要规格

(全面)和解决能力

来源:Mecmesin有限公司

• 收购率:1000次/秒
• 准确性:±0.5%的全面(f.s.)。
• 显示器:液晶5位数,14毫米高
• 输出:通过USB 2.0接口
• 内存:1000个读数的最大值、最小值、平均值和标准偏差计算
• 最大操作力:120%的f.s.(自动翻转释放负载如果超过限制)
• 拉速度设置(毫米/分钟):10,25日,37.5,50岁,100年、150年和200年
• 维度(L x W x H): 320 mm x 160 mm x 115 mm
• 可用:Standard-Pull测试人员配备褶插座和电缆凸轮装置、电源、光盘软件(试用版:没有许可证)和USB接口电缆。Optional-Operating指令包括CE符合性声明(印刷)、软件许可证,Dakks(德国)校准证书,手提箱(单独订购需求)和可互换的适配器。
