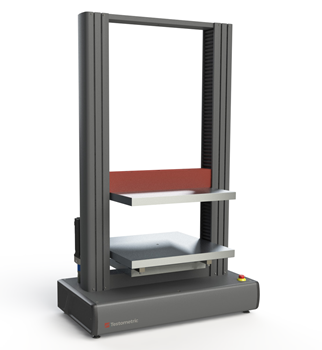

Testometric公司推出了一台小型台式箱形压缩试验机，名为X500-25BC-600，配有精密的交流伺服驱动系统和完整的计算机控制。在机器内部，下压板被放置在四个平衡负载单元上，以提高精度和非均匀负载的公差。
资料来源：Testometric Company Ltd
|
X500-25BC-600. |
| 力容kn. |
25 |
| 准确性 |
优于+/- 0.5%的读数下降
到1/1000.TH.测压元件容量 |
| 压板尺寸mm |
600 x 600 |
| 最大压板开口mm * |
980. |
| 位置控制分辨率mm |
0.000001 |
| 列之间的距离mm |
620. |
| 最小速度mm / min |
0.00001 |
| 最大速度mm / min |
1000 |
| 速度的准确性 |
在稳定条件下+/- 0.1% |
| 全速时的最大力kN |
25 |
| 满载时的最大速度mm/min |
1000 |
| 数据采集率（PC） |
500 Hz作为标准（可选1000 Hz） |
| PC连接 |
以太网(或通过适配器的USB) |
| 机器配置 |
双柱，台式安装
(可选配底座柜) |
| 框架刚度kN /毫米 |
220. |
| 重量kg. |
320. |
| 操作温度°C |
0到+55. |
| 操作湿度 |
90％相对湿度或更少 |
| 电力供应 |
双输入可选115或230 V，1 pH 50/60 Hz |
| 权力千瓦 |
1 |
*可按需提供延长旅行版本。
定做的
压缩试验机是一个全数字测试系统，提供高精度的控制和精度。它允许自动计算机控制的测试技术，提供易于操作。
-
高分辨率测压元件，精度优于+/−0.5%，可降至1/1000TH.负载细胞的容量
-
自动识别突出器和负载单元，具有校准参数的设备存储
-
测压元件是否有800%的过载能力而没有任何损坏
-
软件校准检查设施允许快速验证机床精度
-
高效，预装，自清洁滚珠丝杠允许快速安静的测试;配备密封的寿命润滑末端轴承
-
十字头导向系统，确保平稳运行，并允许精确对准
-
通过无刷伺服电机和数字交流伺服驱动器的精密交叉向量控制提供23位位置控制和免维护操作
-
包括六个I / O通道，用于额外的设备，如微米，宽松，平衡，卡尺等。
-
过度旅行，过载和冲击保护
-
附件安装采用高刚度承载框架，并配备精密接地钢导杆和刚性挤压t形槽支撑柱
-
压板包含中心孔，用于安装额外的夹具和把手，因此可以对瓦楞纸板进行其他类型的测试(例如，穿孔，拉伸，PAT, RCT, FCT和ECT)
-
高速数据采集系统提供多达四个同步通道
-
伸缩盖为滚珠丝杠提供额外的保护，防止灰尘和测试碎片
-
紧凑的占地面积设计确保了地板和工作台的经济空间
(1)可加价购买。机器可以选择使用标准PC或笔记本电脑(不提供)控制。图片来源:Testometric Company Ltd
X500BC维度
图片来源:Testometric Company Ltd
大量的夹具和固定装置可用。图片来源:Testometric Company Ltd
高速模块化电子。图片来源:Testometric Company Ltd
附件符合ISO, ASTM和TAPPI标准。图片来源:Testometric Company Ltd
建立精密
力量测量
优于0.5级EN 7500-1规范;是普遍校准;符合ASTM E-4, DIN 51221和AFNOR A03-501标准;最低范围0.4%至100%;自动识别测压元件;分辨率为50万分之一;并保护电子测压元件。
延长测量
这提供了完整的帧长度，以最高分辨率为0.000001mm（可选）;提供+/- 0.01毫米的精度，包括百分比，mm和英寸的辅助，绝对和相对杂物。
速度控制
提供一流的低速性能，速度低至0.00001毫米/分钟，并保护驱动器系统温度和电流。
加载框架
这是一种刚性框架，利用刚性挤出支撑柱和精密接地钢导杆。框架的刚度高达400kN / mm加上内置K因子设施。其他功能包括带波纹管，电子极限旅行，总旅行旅行和客户可编程安全停止的重新循环滚珠丝杠。
电子系统
模块化电子系统通过高速以太网连接，可以快速数据传输到计算机（最多1000 Hz）。全面的输入选项通过简单的插件接口模块帮助链接广泛的附件和突出器。
安全特性
全面的安全功能可确保最大级别的操作员安全，如过载/冲击检测，e-stop和可编程的延期限制。完全符合全球安全指令，如2006/42 / EU机械指令，2014/30 / EU电磁兼容性指令和2014/35 / EU低压指令。
可选触摸屏面板PC
虽然与触摸屏控制的可选IPC3工业级面板计算机相结合，但机器变成了坚固的独立系统，并防止了笔记本电脑或外部计算机的要求。
通过运行完整版本的Testometric的winTest软件，并使用最新的Windows 10操作系统，该系统能够完全控制测试机，并提供存储和访问不受限制的测试方法和结果。
内置安装臂固定到机器柱T字幕，可完全可调节到达，高度和视角，使用户能够确定最符合人体工程学的工作位置。
图片来源:Testometric Company Ltd
规范
-
显示15.6“1366 x 768面板电阻式触摸屏，具有污垢驱动和防反射屏幕保护
-
QM87芯片组，4 x USB3.0,3 x COM端口[RS232]和2 x Gigalan。
-
2.5“250GB，固态盘（SSD）和SATA III 6 GB /秒
-
CPU-I5-4300M英特尔核心I5处理器，2.6 GHz
-
4 GB，1600 MHz SODIMM DDR3 204针
尝试和测试软件
所有测试模型都配有广泛的winTest分析软件包。
winTest分析软件包是经过数年不断开发的产品，为各种材料测试提供了直观灵活的软件包。内置测试技术包括拉伸、压缩、弯曲、撕裂、剪切、剥离、蠕变、循环和多级测试。
该软件包括广泛的行业标准测试技术和生产和存储不受限制的额外测试技术的能力。所有测试数据都可以自动存储，并且可以轻松地将其导出到其他软件包，例如Excel，Word，Access和SPC系统，用于改进的报告生成。
通过包括RCE远程连接选项，所有计算机都可以直接网页连接以测试用于远程分析，跟踪和软件升级。
屏幕实时测试。图片来源:Testometric Company Ltd
屏幕测试分析。图片来源:Testometric Company Ltd
