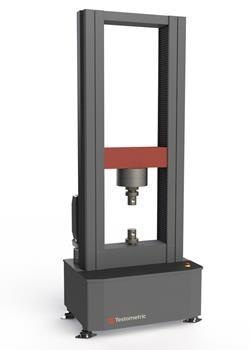

Testometric的XFS150万能试验机

Testometric公司的XFS150万能试验机是一款双柱、重型、落地式万能试验机,配有精密交流伺服驱动系统和全电脑控制。该机器具有一个高度刚性的负载框架配备了精确的十字头导向系统,以处理甚至是最具挑战性的测试应用高达150 kN。

表1。资料来源:Testometric Company Ltd

XFS150
力能力kN 150.
精度 比+/- 0.5%的读下来要好
到1/1000.TH.负载电池容量
十字头旅行毫米* 1100
垂直空间mm * 1400
位置控制 0.00001
列间距离mm* 480.
最低速度毫米/分钟 0.00001
最大速度毫米/分钟 600
速度的准确性 在稳定条件下+/- 0.1%
全速kn的最大力 150.
全部负载mm / min的最大速度 600
数据采集​​率(PC) 500 Hz作为标准(可选1000 Hz)
PC连接 以太网(或USB通过适配器)
机器配置 双柱式,地板斜立
对置滚珠丝杠和导向杆
框架刚度kN /毫米 500.
重量kg. 975.
操作温度°C 0到+ 55
操作湿度 相对湿度不超过90%
电力供应 3阶段380/400 v
权力千瓦 2.2

*扩展旅行和宽帧版本可根据需求提供

定做的

XFS150万能试验机是一种提供高精度控制和精度的全数字测试系统。它结合了自动计算机控制的测试方法,以确保易于使用。

  • 软件校准检​​查设施可以立即验证机器精度
  • 伸长计和测压元件被自动检测,校准参数可以存储在设备中
  • 交叉头引导系统可以平稳操作和准确的对齐
  • 非常坚硬的装载框架,具有精密接地50 mm直径的钢导杆和刚性挤压支撑柱,提供T字幕安装配件
  • 高精度±0.5%至1/1000的高分辨率测压元件TH.负载细胞的容量
  • 测压元件有800%的过载能力而没有任何损坏
  • 高速数据收集系统最多提供四个同步频道
  • 预装,高效,自清洁滚珠仪能够快速沉默地进行测试;设有润滑的端轴承,密封为整个生命
  • 机器列中提供的内置装载电池电缆路由避免钩住和损坏电缆
  • 数字交流伺服驱动器和无刷伺服电机允许精密十字头控制,从而实现23位位置控制和维护自由操作
  • 提供六个I / O通道,用于额外的设备,如卡尺,微米,余额,突出器等。
  • 望远镜封面为测试碎片和灰尘的滚珠丝杠提供更多保护
  • 免受过度旅行,过载和影响
  • 提供各种固定装置和夹具,用于压缩,张力,剪切,剥离,弯曲,产品测试等。
  • 紧凑的占地面积设计保持了楼面空间的经济
  • 广泛的接触和非接触的延伸计,包括激光和视频模型,是可用的

(1)以额外费用提供。机器可以选择使用标准PC或笔记本电脑控制(不提供)。(2)机器显示HG300重型液压握把(单独提供)。

(1)以额外费用提供。机器可以选择使用标准PC或笔记本电脑控制(不提供)。(2)机器显示HG300重型液压握把(单独提供)。图片信用:Testometric Company Ltd

XFS维度

Testometric的XFS150万能试验机

图片信用:Testometric Company Ltd

表2。资料来源:Testometric Company Ltd

XFS150
整体宽度“A”(不包括触摸屏) 1070
深度“B” 765
整体高度'C' 2300
列之间的距离'd' 480.
龙头ØE 50.
插针Ø F 20.

笔记:所有尺寸都以毫米为单位。尺寸基于标准模型,扩展/宽框架版本可根据需求。

大量的夹具和固定装置可用。

大量的夹具和固定装置可用。图片信用:Testometric Company Ltd

高速模块化电子设备。

高速模块化电子。图片信用:Testometric Company Ltd

综合宽度范围。

综合宽度范围。图片信用:Testometric Company Ltd

建造精度

力的测量

优于en7500 -1 0.5级规范;符合ASTM E-4、DIN 51221和AFNOR A03-501标准;和普遍的校准。提供最小0.4%至100%的范围,自动识别测压元件,保护电子测压元件,并确保分辨率为50万分之一。

延长测量

确保了最高分辨率为0.000001mm(可选)的全帧长度。该系统提供+/- 0.01 mm的精度,包括绝对,相对和辅助模式,百分比,毫米和英寸。

速度控制

该系统提供了同类最佳的低速性能,速度降至0.00001 mm/分钟,并防止驱动系统的温度和电流。

加载框架

这是一个刚性框架,由于刚性挤压支撑柱和精密地面钢直接棒。框架刚度最高可达2000 kN/mm,此外还有一个内置的K系数设施。其他功能包括循环滚珠丝杆波纹管,电子限位行程,总行程和安全停止,可由客户编程。

电子系统

模块化电子系统通过高速以太网连接,可以快速数据传输到计算机(最多1000 Hz)。广泛的输入选项可帮助通过轻松插入式接口模块连接突出器和附件阵列。

安全特性

广泛的安全功能,确保操作员的最大水平的安全,如可编程的检测过载或冲击,扩展极限和E-Stop。完全符合2006/42/EU机械指令、2014/30/EU电磁兼容指令、2014/35/EU低电压指令等全球安全指令。

可选触摸屏PC

当机器与包括触摸屏控制的可选IPC3工业级面板PC耦合时,它变成了强大,自主系统,避免了对笔记本电脑或外部PC的需求。

该系统使用最新的Windows 10操作系统,并运行完整版本的Testomic的Winest软件包,从而可以完全控制测试机器并启用存储和访问不受限制的测试方法和结果。

固定在机柱t型槽上的整体安装臂可以完全调整到达、高度和视角,从而使用户能够确定最符合人体工学的工作位置。

Testometric的XFS150万能试验机

图片信用:Testometric Company Ltd

规范

  • CPU-i5-4300M Intel Core i5 Processor, 2.6 GHz
  • 显示15.6″1366 x 768面板电阻触摸屏,防污,防反射屏幕保护
  • 2.5“250 GB,固态盘(SSD)和SATA III 6 GB /秒
  • QM87芯片组,4 x USB3.0和3 x COM端口[RS232],2 x Gigalan
  • 4 GB,1600 MHz SODIMM DDR3 204针

尝试和测试软件

所有测试模型都配备了Testomic Company的完整Wintest Analysis软件包。

Wintest Analysis软件是多年不断发展的产品,提供直观,灵活的软件包,以适应所有类型的材料测试。整体试验方法盖剥离,剪切,拉伸,压缩,循环,弯曲,撕裂,蠕变和多级测试。

该模型包括广泛的行业标准测试方法和生产能力和存储无限数量的额外测试技术。所有测试数据都会自动存储,可以轻松地将其导出到其他软件包,例如Excel,Word,Access和SPC系统,用于改进的报告生成。

RCE远程连接选项可以直接将所有机器连接到Testometric,进行远程分析、跟踪和软件升级。

屏幕实时测试。

屏幕实时测试。图片信用:Testometric Company Ltd

测试分析屏幕。

测试分析屏幕。图片信用:Testometric Company Ltd
