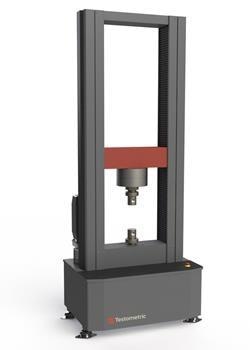

XFS100通用测试机

Testometric的双柱，重型占地面积，地板XFS100通用测试机具有完整的计算机控制，包括精密交流伺服驱动系统。通用试验机具有高刚性负载框架，具有精确的十字头引导系统，即使是最高达100 kN的最苛刻的测试应用也可以处理。

表格1。资料来源：Testometric有限公司

*可根据要求提供扩展旅行和广泛帧版本。

衡量

XFS100通用测试机是一个完整的数字测试系统，具有高精度控制和准确性。它允许自动化计算机控制测试技术，以便于操作。

• 高分辨率载荷细胞，精度优于+/- 0.5％，低至1/1000^TH.负载细胞的容量
• 自动检测突出器和负载单元，以及校准参数的设备存储
• 软件校准检​​查设施允许立即验证机床精度
• 没有任何类型的损坏，有800％的负载电池过载能力
• 高效，预装，自清洁滚珠丝杠允许无噪音测试;配备密封的寿命润滑末端轴承
• 过度旅行，过载和冲击保护
• 包含在机器柱中的积分式负载电池线路防止钩住并避免损坏电缆
• 十字头引导系统确保平滑运行并允许准确对齐
• 小型脚印设计确保了地板的经济
• 通过无刷伺服电机和数字交流伺服驱动器进行精密十字头控制允许23位位置控制和免维护操作
• 高速数据收集系统提供多达四个同步通道
• 包括六个I / O通道，用于额外的设备，如卡尺，微米，余额，突出器等。
• 包括广泛的接触和非接触突出器
• 具有精密接地的高刚度装载框架，该钢导杆的精密接地以及配备有T型槽的刚性挤压支撑柱可用于附件安装
• 望远镜封面为来自灰尘和测试碎片的滚珠丝杠提供额外的安全性
• 各种夹具和固定装置可用于压缩，张力，剪切，剥离，弯曲，产品测试等。

（1）以额外的成本提供。或者，可以使用标准PC或笔记本电脑（未提供）控制机器。（2）机器用HG300重型液压夹具（可单独提供）。图片信用：Testometric Company Ltd

XFS尺寸

图片信用：Testometric Company Ltd

表2。资料来源：Testometric有限公司

笔记：所有尺寸均为毫米。尺寸基于标准型号，可根据要求提供扩展/宽帧版本。

大量的夹具和固定装置可用。图片信用：Testometric Company Ltd

高速模块化电子。图片信用：Testometric Company Ltd

综合宽度范围。图片信用：Testometric Company Ltd

建造精度

力量测量

优于0.5级EN 7500-11规范；符合DIN 51221、ASTM E-4和AFNOR A03-501标准；是普遍校准的；最低范围为0.4%至100%；自动识别称重传感器；保护电子称重传感器；具有50万分之一的决议。

延长测量

这包括最高分辨率为0.000001 mm（可选）的完整帧长度，提供了+/−0.01毫米，包括以英寸、毫米和百分比表示的相对、绝对和辅助模式。

速度控制

提供一流的，低速性能，速度低至0.00001毫米/分钟。可提供驱动系统温度和电流的保护。

加载框架

这是一种刚性框架，使用刚性挤出支撑柱和精密接地钢导杆。框架刚度高达2000 kN / mm加上内置K因子设施。其他功能包括带波纹管，总旅行旅行，电子限制旅行和客户可编程安全停止的重新循环滚珠丝杠。

电子系统

模块化电子系统通过高速以太网连接允许快速数据传输到计算机（最多1000Hz）。全面的输入选项通过轻松插入界面模块，可以连接多种附件和突出器的连接。

安全特性

精心设计的安全功能保证了最高级别的操作员安全性，例如可编程延期限制，e-stop和过载和影响检测。完全符合普遍的安全指令，如2006/42 /欧盟机械指令，2014/35 / EU低压指令和2014/30 / EU电磁兼容性指令。

可选触摸屏PC

当与触摸屏控制的可选IPC3工业级面板计算机相结合时，机器变成了坚固的独立系统，无需笔记本电脑或外部计算机。

运行完整版的测试计的Wintest软件并使用高级Windows 10操作系统，系统可以完成测试机器的完整控制，并提供存储和访问不受限制的测试方法和结果。

固定到机器柱T槽的集成安装臂完全可调节到达，高度和视角，使用户能够确定最符合人体工程学的工作位置。

图片信用：Testometric Company Ltd

规格

• 显示15.6“1366 x 768面板电阻触摸屏，具有污垢驱动，防反射屏幕保护
• QM87芯片组，4 x USB3.0,3 X COM端口[RS232]和2 x Gigalan
• 2.5“250 GB，固态盘（SSD）和SATA III 6 GB /秒
• CPU-I5-4300M英特尔酷睿i5处理器，2.6 GHz。
• 4 GB，1600 MHz SODIMM DDR3 204针

尝试和测试软件

所有测试模型都配备了Testomicric的全面的Wintest Analysis软件包。

Wintest Analysis软件包是多年不断发展的产品，提供直观和灵活的软件包，以满足各种材料测试。内置试验方法覆盖拉伸，剥离，剪切，压缩，循环，弯曲，撕裂，蠕变和多级测试。

该软件包括广泛的行业标准测试方法以及制造和存储不受限制的更多测试技术的能力。所有测试数据都会自动存储，可以轻松地将其导出到其他软件包，例如Excel，Word，Access和SPC系统，用于改进的报告生成。

通过添加RCE远程连接选项，所有计算机都可以直接网页链接以测试用于远程分析，跟踪和软件升级。

实时测试屏幕。图片来源：Testometric有限公司

测试分析屏幕。图片信用：Testometric Company Ltd
