Quali-Stream®：用于IC基板和高级PCB制造的湿法工艺化学控制器

Quali-Stream^®来自ECI技术的在线分析仪允许在制造复杂的IC和PCB基板的制造过程中更严格地控​​制湿表面处理过程。

Quali-Stream^®分析仪自动量化湿表面处理罐中的组件，并通过FAB和/或工艺工具将数据与FAB和/或工艺工具转移，以改善补充和过程控制。

通过基于用户电镀解决方案选择许多分析技术，可以延长各种浓度控制。

控制蚀刻速率

可选的自动化采样，分析和补充解决方案：

• 化学镀铜溶液分析仪（Cu，Hcho和NaOH）
• desmear（naoh和mno₄的）
• 镍电镀溶液（适用于瓦浴）（H_3.博_3，pH，Cl和Ni）
• 镍电镀溶液（氨基酸浴）（H._3.博_3，pH，Cl和Ni）
• 镀金溶液（Au和pH）
• 催化剂液体（PD）
• 开发人员和清洁解决方案（NaOH）
• 加工液（AU）
• 传导处理液体分析仪（Cu）
• 无电镀PD-电镀溶液（PD）

控制器紧凑，可以执行类似于全尺寸，更高级别的Quali-Fill的若干功能^®天秤座化学监测和管理系统可从ECI技术获得。

主要特点

自动分析

Quali-Stream^®分析仪样品化学溶液并研究化学溶液的浓度。由可选的外部数据通信网络或USB发送所得到的数据。

使用ECI技术的专有软件估计数据，并将处理解决方案的浓度校正为预设值。分析细胞和传感器被清洁并阅读以允许开始随后的样品分析。

计量学

对众多流程工具和化学物质的计量支持包括以下内容

• ph
• 光谱法
• 滴定
• 密度计
• 表面张力
• 电导率

关键好处

• 特别是为最新的基板设计，并且对于每个分析 - AiPFlip芯片（ABF材料），RF，SIP，PCB和IC基板市场进行快速且极低的成本
• 通过直接采样或再循环线进行处理解决方案
• 有助于技术开发，减少过程解决方案，降低成本和降低劳动力成本，用于分析和补充
• 降低化学用途，增加性能优异（再现性和精度）
• ECI技术是一个具有现场验证技术的领导者，其集成在用户的生产线上简单集成

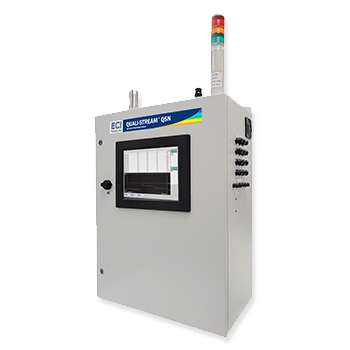

图像信用：ECI技术

技术规格

• AC：110至264 Vac 50/60 Hz，15 A
• 尺寸：673（26.5“）宽度x 840.7（33.1）高度x 342.6 mm（13.5”）深度
• 安全互锁可用
• 数据通信：多种通信协议，如串行，RS-232，TCP / IP和SEC / GEM
• 可选的批量补充
• 符合标准：CE，NFPA 79和SEMIS2-S8（可选）
