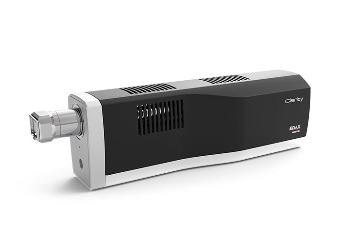

佳偶推出了Clarity™EBSD分析系统 - 世界上第一个商业直接检测系统 - 创造了高保真EBSD模式。这种突破性仪器消除了扭曲和探测器噪音，铺平了无与客无与伦比的质量和EBSD模式的敏感性。
现有的基于磷光体的EBSD系统具有一定的缺点。特别地，磷光材料的薄膜和晶粒尺寸的厚度可以降低电子到光子转换效率，并且还导致信号的局部涂布。因此，成像传感器和磷光体之间的光学集成在EBSD图案中产生成像伪像。
对于基于hough的索引来说，这些微小的缺陷可能并不重要，但它们肯定限制了用于复杂定量分析的EBSD模式中的复杂细节。但是所有这些步骤和来自EBSD收集链的相关问题都可以通过直接检测消除。
EBSD定向映射与含有瘾制造的不锈钢样品的清晰度，平均显示变形结构。图像信用：edax
清晰度EBSD分析系统不需要光传输系统或磷光体筛。该技术采用CMOS检测器与硅传感器组合。
在硅内，入射电子在冲击时产生许多电子孔对，而偏置电压将电荷移向内置CMOS检测器，在那里它计算所有事件。这种技术如此敏感，即它可以识别各个电子。
Clarity EBSD分析系统与零读取噪声相结合，提供了针对收集EBSD模式的无与伦比的性能。该系统可以有效地检测和检查每个像素的包含少于10个电子的图案。
然而，即使这个值是有些模糊，因为落到EBSD检测器电子信号是不平衡的，只是在图案的中心的像素具有最大电子强度。更靠近边缘，像素可以仅计算最小数量的电子，但仍然产生可用的EBSD图案。
特点和优惠
光束敏感材料分析亚博网站下载
- 单电子灵敏度为零读噪声
- 能够分析材料，包括钙钛矿太阳能电池，在常规束电流亚博网站下载下不能产生可用的EBSD模式
- 避免需要低真空SEM设置或导电涂层以评估非导电材料，例如陶瓷，在常规梁电流下充电亚博网站下载
- 在低光束电流下可以获得高质量的EBSD图案和地图，用于研究晶体取向，晶粒尺寸和晶粒边界的影响
以清晰度收集的高质量EBSD图案（a）硅，（b）橄榄石，和（c）石英。图像信用：edax
传统材料亚博网站下载
- 在不使用光学镜头或磷光体的情况下，有助于收集高度尖锐的EBSD模式
- 采用高动态范围的成像，以保证卓越的EBSD图案质量
来自Hikari超级和清晰度探测器的强度曲线（113）带，显示出具有直接检测的改善对比度和清晰度。图像信用：edax
