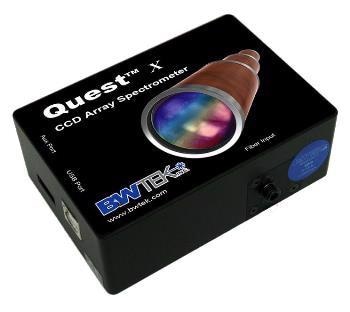

B&W Tek推出了Quest™X线阵CCD光谱仪，该光谱仪通过低杂散光光学工作台改进了近红外和紫外性能。
Quest™X光谱仪具有一个内置的16位数字化仪，一个2048元素检测器，一个外部触发器和一个USB 2.0接口，读取速度超过2.0 MHz。
温度补偿的Quest™X显著降低了热漂移到15次/°C左右。这提供了增强的稳定性，减少基线漂移和保持动态范围。
Quest™X光谱仪非常适合大多数近红外、可见和紫外应用，分辨率从0.5到4.0 nm，光谱配置在200到1050之间。
为OEM应用提供定制配置和RS232通信接口。Quest™X光谱仪是完整解决方案的重要组成部分。对于OEM应用，系统开发和应用支持也是可用的。
应用程序
-
波长识别
-
反射
-
吸光度
-
近红外，可见，紫外光谱/分光光度/分光辐射法
-
OEM光学仪器组件
特性
-
即插即用USB 2.0
-
一个16位数字转换器
-
光谱分辨率大于0.5 nm
-
UV至NIR (200-1050 nm)
-
读出速度超过2.0兆赫兹
-
最小积分时间为1毫秒
配件
-
光纤探针
-
光纤跳接线
-
试管持有者
-
光源
-
内联过滤器
软件
的BWSpec®光谱数据采集软件已专门开发，以执行复杂的计算和测量的触摸按钮。有了这个软件，用户可以选择多种数据格式和优化扫描参数，如集成时间。
除了坚固的数据处理和数据采集，其他功能的BWSpec®软件包括手动/自动基线校正，光谱平滑和自动暗去除。
图片来源:B&W Tek
规范
表1。来源:黑与白Tek
| ． |
． |
| 电源输入 |
USB @ < 0.35安培 |
| 探测器类型 |
响应增强线阵CCD阵列 |
| 探测器像素格式 |
2048 x 1 Elements @ 14µm x 200µm Per Element |
| 摄谱仪f / # |
3.6 |
| 摄谱仪光学布局 |
交叉Czerny-Turner |
| 动态范围 |
1300:1单一的收购 |
| 数字转换器的分辨率 |
16位或65535:1 |
| 读出速度 |
> 2.0兆赫 |
| 数据传输速度 |
通过USB 2.0可达到每秒480光谱 |
| 积分时间 |
1 - 65,535毫秒 |
| 热漂移 |
~ 15项/oC(~ 29项/oC马克斯) |
| 辅助港口 |
外部触发器，数字IOs |
| 工作温度 |
5°c - 35°c |
| 操作相对湿度 |
85%不能凝固的 |
| 重量 |
~ 0.75磅(0.34公斤) |
| 维 |
3.82英寸(x2.64英寸x1.34英寸)(98毫米x67毫米x34毫米) |
| 计算机接口 |
USB 2.0 / 1.1和增强的RS232 |
| 操作系统 |
Windows: XP, 7, 8, 10(32位和64位) |
Quest™X的技术细节
图片来源:B&W Tek
1.光纤耦合器
安全光纤，以确保可重复的结果
当光纤与SMA 905适配器结合时，光线指向狭缝并进行光学匹配，从而确保再现性。透镜或扩散器组件可以直接连接到SMA 905适配器，以方便自由空间取样。
2.入射狭缝
决定光子通量和光谱分辨率
通过分光计的光学台的光被一个排列和预先安装的狭缝晕光。这最终建立了分光计的吞吐量和光谱分辨率后，光栅的选择。B&W Tek提供了广泛的狭缝宽度，以满足用户的特殊应用要求。也可定制的狭缝。
表2。来源:黑与白Tek
狭缝
选项 |
维 |
约。决议
350 - 1050纳米 |
| 10µm |
10µm宽x 1mm高 |
~ 1.0海里 |
| 25µm |
25µm宽x 1mm高 |
~ 1.5海里 |
| 50µm |
50µm宽x 1mm高 |
~ 2.2海里 |
| 100µm |
100µm宽x 1mm高 |
~ 4.0海里 |
| 200µm |
200µm宽x 1mm高 |
调用 |
| 定制狭缝宽度可用 |
3.准直镜
校准和重定向光光栅
两个镜子都是f/#匹配的聚焦镜，并涂有AlMg2，在UV-Vis光谱中产生约95%的反射率。铝(Al)提供反射率，镁(Mg2)保护前者不被氧化。
4.衍射光栅
衍射光，分离光谱成分
分光计性能的两个主要方面是由光栅的凹槽频率决定的。这些方面包括光谱分辨率和波长覆盖。
随着槽频的增加，光谱仪将获得更高的分辨率;然而，波长的覆盖范围也将同时减少。相反，沟槽频率的降低意味着波长覆盖范围的增加，从而影响光谱分辨率。
光栅的闪耀波长或闪耀角是提高光谱仪性能的主要参数。闪耀角决定了光栅在某一波长区域的最大效率。
表3。来源:黑与白Tek
| 最好的效率 |
光谱覆盖范围(nm) |
光栅 |
| 紫外线/近红外光谱 |
200 - 850 |
600/250 |
| 紫外线/近红外光谱 |
350 - 1050 |
600/400 |
| 力 |
380 - 750 |
900/500 |
| 可见光及近红外光谱 |
550 - 1050 |
830/800 |
| 近红外光谱 |
750 - 1050 |
1200/750 |
| 自定义配置可用 |
5.聚焦镜
将分散的光重新聚焦到探测器上
两个镜子都是f/#匹配的聚焦镜，并涂有AlMg2，在UV-Vis光谱中工作时产生约95%的反射率。铝(Al)提供反射率，镁(Mg2)保护前者免于氧化。
6.阵列探测器
同时测量整个频谱
Quest™X光谱仪包括一个2048 X 1线阵CCD探测器，像素宽度为14µm，超过2000个活动像素。
当CCD上的单个像素被入射光击中时，每个像素都代表一个光谱部分，该部分由电子设备按照BWSpec规定的强度转换和显示®软件阵列探测器的噪声水平和量子效率(QE)在很大程度上影响光谱仪的信噪比、动态范围和灵敏度。此外，光谱仪的光谱采集速度主要取决于探测器跨波长区域的响应。
表4。来源:黑与白Tek
| 规范 |
| 波长范围 |
200nm - 1050nm |
| 像素 |
2048 |
| 像素大小 |
14µm x 200µm |
| 井深 |
~ 65000 e |
| 数字化率 |
> 2.0兆赫 |
图片来源:B&W Tek
