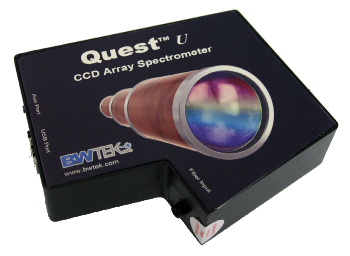

用于紫外性能的低杂散光CCD光谱仪:Quest™U

Quest™u -一种B&W tek的线阵CCD光谱仪,通过低杂散光光学台改进了紫外性能。

该光谱仪具有集成的16位数字化仪,2048元素探测器,外部触发器和USB 2.0接口,读出速度超过2.0 MHz。温度补偿的Quest™U将热漂移显著降低到大约15次/°C。通过减少基线漂移和保持动态范围,这提供了更好的稳定性。

Quest™U光谱仪有两种常规光谱配置:200-850 nm和200-400 nm。对于OEM应用,定制配置和RS232通信接口也提供。Quest™U光谱仪是完整解决方案的关键组成部分。对于OEM应用,系统开发和应用支持也提供。

应用程序

  • 反射
  • 吸光度
  • 波长识别
  • 近红外、紫外、可见光谱分析/分光光度法/分光辐射法
  • OEM光学仪器组件

特性

  • UV和UV/NIR标准
  • 低杂散紫外线
  • 即插即用USB 2.0
  • 一个16位数字转换器
  • 光谱分辨率大于0.4 nm
  • 最小积分时间为1毫秒
  • 读出速度超过2.0 MHz

配件

  • 光纤探针
  • 光纤跳接线
  • 内联过滤器
  • 试管持有者
  • 光源

软件

的BWSpec®我们开发了光谱数据采集软件,可以进行复杂的计算和测量,只需按一下按钮。在该软件的帮助下,用户可以选择多种数据格式和优化扫描参数,包括集成时间。

除了健壮的数据处理和数据采集,BWSpec的其他特性®包括光谱平滑,自动暗去除和手动/自动基线校正。

软件

图片来源:B&W Tek

规范

表1。来源:黑与白Tek

电源输入 USB @ < 0.35安培
探测器类型 响应增强线阵CCD阵列
探测器像素格式 2048 x 1 Elements @ 14µm x 200µm Per Element
摄谱仪f / # 3.6
摄谱仪光学布局 Czerny-Turner
动态范围 1300:1单一的收购
数字转换器的分辨率 16位或65535:1
读出速度 > 2.0兆赫
数据传输速度 通过USB 2.0可达到每秒480光谱
积分时间 1 - 65,535毫秒
热漂移 ~ 15项/oC(~ 29项/oC马克斯)
辅助港口 外部触发器,数字IOs
工作温度 5°c - 35°c
操作相对湿度 85%不能凝固的
重量 ~ 0.8 LBS (0.37 kg)
4.9英寸× 3.6英寸× 1.4英寸(124毫米× 91毫米× 35毫米)
计算机接口 USB 2.0 / 1.1和增强的RS232
操作系统 Windows: XP, 7, 8, 10(32位和64位)

Quest™U .技术细节

Quest™U .技术细节

图片来源:B&W Tek

1.光纤耦合器

安全光纤,以确保可重复的结果

当光纤耦合到SMA 905适配器时,光被定向到狭缝并光学匹配,保证了再现性。透镜或扩散器组件可以直接连接到SMA 905适配器进行自由空间采样。

2.入射狭缝

决定光子通量和光谱分辨率

穿透分光计光学台的光被一个对准的、预先安装的狭缝遮蔽。这最终确定了选择光栅后光谱仪的吞吐量和光谱分辨率。B&W Tek提供了一系列狭缝宽度,以匹配用户的特定应用要求。定制缝也可用。

表2。来源:黑与白Tek

狭缝
选项
约。决议
200 - 400纳米
约。决议
200 - 850纳米
10µm 10µm宽x 1mm高 ~ 0.4海里 ~ 1.0海里
25µm 25µm宽x 1mm高 ~ 0.6海里 ~ 1.5海里
50µm 50µm宽x 1mm高 ~ 1.0海里 ~ 2.5海里
100µm 100µm宽x 1mm高 ~ 1.6海里 ~ 4海里
200µm 200µm宽x 1mm高 ~ 3.0海里 ~ 8海里
定制狭缝宽度可用

3.准直镜

校准和重定向光光栅

两个准直镜都是f/#匹配的,并涂有AlMg涂层2,在UV-Vis光谱中产生约95%的反射率。铝(Al)提供反射率,镁(Mg2)保护前者免于氧化。

4.衍射光栅

衍射光,分离光谱成分

光栅的沟槽频率决定了光谱仪性能的两个主要方面——光谱分辨率和波长覆盖。

随着槽频的增加,仪器将获得更高的分辨率,但同时波长覆盖也会降低。反之,沟槽频率越低,波长覆盖范围越大,从而影响光谱分辨率。

光栅的闪耀波长或闪耀角是提高光谱仪性能的一个重要参数。闪耀角决定了光栅在特定波长区域所显示的最高效率。

表3。来源:黑与白Tek

最好的效率 光谱覆盖范围(nm) 光栅
紫外线 200 - 400 1800/250
紫外-近红外光谱 200 - 850 600/250
自定义配置可用

5.聚焦镜

将分散的光重新聚焦到探测器上

两者都是f/#匹配的聚焦镜,涂层有AlMg2,在UV-Vis光谱中工作时产生约95%的反射率。铝(Al)具有反射率,而镁(Mg2)保护前者免于氧化。

6.阵列探测器

同时测量整个频谱

Quest™U包括一个2048 x 1线阵CCD探测器,像素宽度为14µm,超过2000个活动像素。当入射光照射到CCD上的单个像素时,每个像素都表示光谱的一部分,反过来,这些光谱被转换并由电子设备使用BWSpec以指定的强度显示出来®软件

阵列探测器的噪声水平和量子效率显著影响光谱仪的动态范围、灵敏度和信噪比。光谱仪的光谱采集速率主要由探测器在一个波长区域的响应决定。

表4。来源:黑与白Tek

规范
波长范围 200 nm - 850 nm
像素 2048
像素大小 14µm x 200µm
井深 ~ 65000 e
数字化率 > 2.0兆赫
