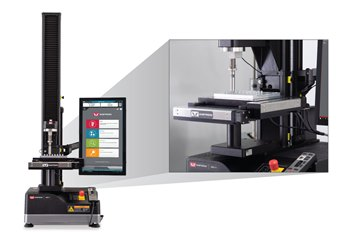

Instron公司的AT2自动化XY工作台可以与任何现有或新的5900和6800系列通用测试系统集成,以实现多个测试点或多个重复测试点的组件或设备的自动拉伸、压缩和弯曲测试。
这种系统被广泛应用于电子和生物医学领域,以测试广泛的组件、设备和材料。亚博网站下载
图片来源:Instron - USA
在医疗器械等行业,一些组件、终端产品或子组件包括一些必须相互独立地进行测试的元素,如引线。
自动XY工作台系统能够自动重新定位样品,这样每个元素都可以测试,而不需要重新安装样品。
此外,当首次对准对成功测试至关重要时,XY平台测试系统提供了快速和可重复的结果的潜力,如插入和取出测试或精密弯曲测试。自动化XY工作台的灵活性使其能够适应测试多个组件、设备或样品。
使用AT2自动XY工作台进行迷你键盘测试
视频资料:Instron - USA
应用范围
- 生物医学:弹簧、药片、小瓶和注射器
- 载荷类型:弯曲、拉伸、压缩
- 电子产品:小型电子产品,触摸式显示器,键盘
规范
资料来源:Instron - USA
. |
. |
最大级载能力 |
2 kN |
XY阶段旅行(选项1) |
300 x 150毫米 |
XY阶段旅行(选项2) |
150 x 150毫米 |
阶段的速度 |
25毫米/秒 |
查看完整的规范 |
下载手册 |
自动化的优点
增加了吞吐量
一些样品可以通过自动化测试系统进行测试,而不需要操作员干预。这减少了样品的整个测试时间,从而能够更快地提供用于产品生产和开发的数据。
图片来源:Instron - USA
增加可重复性
自动化系统减少了操作人员对测试结果的影响,从而使测试结果更具可重复性和一致性。这对于多个操作人员在多个实验室工作的组织尤其有利。
更好地利用熟练劳动力
自动化测试系统无需操作人员的监督,从而产生结果,而熟练的操作人员则通过专注于其他重要任务来提高效率。
改进的安全性和人体工程学
自动化测试减少了重复运动,减少了与测试系统的物理交互,从而最大限度地减少了对操作人员的伤害。
图片来源:Instron - USA
Bluehill®通用集成
无缝控制XY舞台运动
XY阶段运动
的Bluehill®通用可以用来轻松地转换XY阶段到几个位置的标本配置和测试位置识别。
在Bluehill®通用软件中的AT2自动XY工作台运动
视频资料:Instron - USA
序列生成器
用户可以在Bluehill开发一系列测试地点®通用通过使用网格或菱形图案,或使一个自定义序列来测试组件之间的测试位置的距离不同。
建立序列与AT2自动化XY阶段
视频资料:Instron - USA
示例应用程序
Instron®| XY-Stage用于按钮测试
按钮测试。视频资料:Instron - USA
Instron®| XY平台用于电子设备显示屏上的压缩测试
电子显示器压缩试验。视频资料:Instron - USA
