用EPOCH 650超声波探测器提高厚度和缺陷检测解决方案

从奥林匹斯获得的EPOCH 650超声波探测器具有大型全VGA透射反射显示器,与公司的专利数字高动态范围接收器一起。VGA显示屏在各种照明条件下提供稳定,生动的A扫描表示。

EPOCH 650超声波探测器已经专门开发,以满足EN12668-1要求,并实现完整的标准和可选的探伤功能范围。

超声波探伤仪还具有一个深入的数据归档系统和多个机载报告工具,允许用户毫不费力地收集和报告高质量的检测数据。它有一个坚固的,符合人体工程学的设计,使其可以用于几乎任何检查设置,而灵活的PerfectSquare™脉冲发生器结合最大数量的数字滤波器在其类可以处理几乎任何应用。

EPOCH 650数字超声波探测器还采用奥林巴斯的行业领先的传统法律检测能力,以及极其便携式直观的仪器的效率。

EPOCH 650探伤器中直接访问键和高效菜单的组合使用户能够利用最高质量的探伤平台,使用非常方便。

专为所有检查环境设计

EPOCH 650超声波探测器已经开发用于几乎所有检查设置,从实验室环境中的台式测试到危险和极端的户外条件。

EPOCH 650仪器已在导航焊盘(IP67)或旋钮(IP66)配置中为IP等级开发,并测试了非常高的可靠性和环境标准。它使用户能够在任何检查设置中对仪器的耐用性和性能感到充满信心。

主要特征

  • 数字高动态范围接收器
  • 全屏a扫描模式
  • PerfectSquare™可调方波脉冲
  • 开发符合EN12668-1要求
  • 导航垫或旋钮调整配置
  • 具有2 kHz的PRF快速扫描
  • 采用30个数字滤波器,提高信噪比
  • 标准动态DAC / TCG以及车载DGS / AVG
  • 超过15小时的电池寿命
  • 大,全VGA阳光可读显示器
  • MicroSD存储卡包含用于数据传输
  • 多种车载报告格式
  • VGA和报警输出
  • USB on - on - go (OTG)用于PC通信
  • 可选模拟输出
  • 可选的腐蚀模块软件与编码的b扫描

操作简单舒适

EPOCH 650超声波探伤仪的设计是为了提供一个非常高水平的探伤仪和一个简单的基本仪器。该探测器还被设计为直观的,符合人体工程学,实用的新手和有经验的超声检查。

epoch 650 dgs / avg特征标准屏幕模式。

epoch 650 dgs / avg特征标准屏幕模式。图片来源:Olympus Scientific Solutions Americas - 工业显微镜

直观的用户界面

EPOCH 650超声波探伤仪的用户界面建立在行业领先的EPOCH 600探伤仪的基础上。EPOCH 650仪器集成了一个简单的菜单结构,用于校准、仪器设置和软件功能调整,以及EPOCH品牌标志性的直接访问键方法,用于关键的检查功能,如屏幕冻结、增益和门调整,以及文件保存。

EPOCH 650用户界面以多种语言支持,并且对所有级别的运算符都直观。

充满活力的VGA显示与全屏模式

EPOCH 650超声波探测器具有大型全VGA(640 x 480像素)的分辨率显示。它具有水平设计,可提高在该高质量显示器上扫描的尺寸和可读性。

集成有半透反射技术,VGA显示提供卓越的清晰,即使在室内,低照明条件下使用它的背光源健壮,并且还在阳光直射下通过利用环境光作为伪背光。

epoch 650 dgs / avg功能 - 全屏模式。

epoch 650 dgs / avg功能 - 全屏模式。图片来源:Olympus Scientific Solutions Americas - 工业显微镜

全屏模式功能增强了这款醒目显示,以在EPOCH系列漏洞探测器中提供最大的A扫描。

舒适导航的选项

EPOCH 650超声波探测仪有两种硬件配置,以适应用户的不同需求和偏好。硬件配置包括:

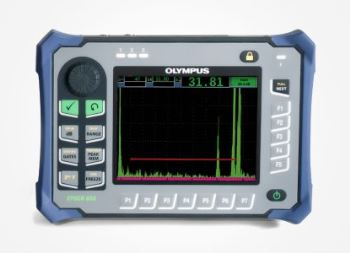

旋钮

EPOCH 650超声波探伤仪上提供的调节旋钮与ESC和CHECK键一起使用,以微调或粗增量参数值。用户可以锁定调节旋钮,以避免检查过程中参数值的意外变化。

如此配置的配置为希望通过旋钮调节参数的客户提供了平滑的值。已经开发了旋钮配置以满足IP66要求。

EPOCH 650超声波探伤仪

图片来源:Olympus Scientific Solutions Americas - 工业显微镜

导航垫

在EPOCH 650上提供的导航焊盘是时期漏洞探测器的标志特征。该导航垫采用上下箭头,用于调整粗略参数,而右侧和左箭头用于微调。

此外,导航板还包括其他功能和常用参数,如增益、保存、ESC键和CHECK键。导航板的配置设计满足IP67的要求。

物理Features-Rear

  • A - USB On-The-go端口
  • B - MicroSD卡
  • C - DC电源连接器
  • D - VGA端口
  • E - 数字I / O端口
  • F - 换能器连接器(2)
  • G -电池门
  • H -管架

EPOCH 650超声波探伤仪

图片来源:Olympus Scientific Solutions Americas - 工业显微镜
