EDAX的顶级软件程序APEX™是为收集和研究能量色散光谱(EDS)数据和成分材料表征而设计的。由于其用户友好的界面,并发的审查模式分析和实时图形显示,APEX保证了卓越的质量,精确的结果,并提高了生产率。
易用性
- 直观的操作,初学者和专家用户
- 通过单击鼠标获取和报告数据
- 标准操作是自动化的,便于快速和简单的分析
- 基于个人资料的登录保证每个人都有适当的访问级别;从个人用户到管理员

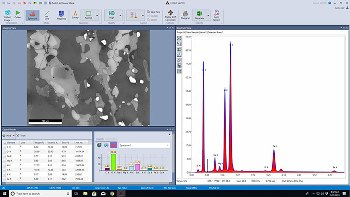

APEX布局定制工具栏。图片来源:EDAX
定制
- 用户可以选择的配色方案,以适应扫描电子显微镜(SEM)界面或用户偏好
- 显示配置选项显示基于用户首选项的数据
- 根据用户需求调整和组织数据窗口
特性
同步直播和审查模式
- 在用户可以评估数据和生成报告的同时,通过同时收集线状扫描、频谱或地图来提高实验的效率。
- 使用元素ID立即识别和显示元素
- 即时搜索结果
- 使用实时量化统计和图形结果很容易理解样品的组成
- 动态编辑元素,进行最精确和最有效的检查
智能定量
- 同时在采集光谱数据时进行定量分析,不延误采集时间
- zaf校正的光谱分析可用于定量的成分信息
图片来源:EDAX
多点分析
- 采用调查模式,快速进行点抽样
- 标记和检查样本上的几个位置,以提高数据收集的效率
- 多点扫描列表可以保存和召回,自动数据收集和检查
量化结果的图形表示和统计分析。图片来源:EDAX
数据管理及报告
- 文件可以在微软中编辑和导出®Word、PowerPoint或Excel和PDF格式
- 项目树存储,平滑管理所有数据
- 项目出口到*。HDF文件格式
- 单点保存窗口为*.bmp, *.jpg, *.png,或*.tif图像
先进的报告
- 组合多个模板,轻松显示结果
- 使用报表设计器修改图像、标识、量化结果、文本、光谱和样本信息的演示模板
- 在同一份报告中,可以很容易地比较来自多个地区或样本的数据
- 直接从APEX Live模式创建报告,以减少生成结果所需的时间
- 在数据收集完成后,可以立即自动创建报告
报告工具栏。图片来源:EDAX
EDS映射
- 每秒计数(CPS)地图显示每个像素的计数率质量,提供CPS分布,并突出地表特征造成的差异
- CompoMaps将重叠峰的贡献分离到单个元素图,以更精确地表示EDS图
- 用户可以从40种颜色选项中选择,在元素映射过程中轻松开发充满活力的图像
- 用户可以快速激活和合并元素,同时映射,以简化操作和检查
- 同时映射多个元素线(K, L, M)
CompoMap显示分离的P K和Zr L重叠峰。图片来源:EDAX
动态元素映射
- 在线性扫描和映射模式下,用户可以实时交互,只显示元素
- 在地图收集期间,可以编辑感兴趣的元素、元素线和用户选择的区域
动态元素的映射。图片来源:EDAX
元素颜色选择器窗口。图片来源:EDAX
蒙太奇大面积测绘
- 使用舞台运动可以扫描大片区域,以收集多个分析领域
- 数据拼接可自动执行到单个文件中进行详细分析
智能阶段映射
- 不需要用户安装
- 元素图、光谱图和相图可以自动收集
- 相位的名称和颜色选择可以自定义
- 相位可以根据光谱进行预定义或重新分析
智能相映射。图片来源:EDAX
增强行扫描收购
- 线性扫描图的实时叠加和缩放方便了成分数据与图像特征的相关性
- 可以配置光谱采集来有效地检测成分梯度
- 当用户使用带有漂移校正功能的APEX高级软件包中的Linescan时,可以避免样本误差
先进行扫描函数。图片来源:EDAX
漂移修正
- 漂移参数可自动设定,操作方便
- 为了获得较强的校正性能,可以根据漂移幅度动态修改校正频率
- 高级校正选项可用于记录漂移图像和轮廓手动参考区域
- 在所有采集模式下,Linescan、Spectrum和Mapping都是可用的质量数据采集模式
漂移校正视图面板。图片来源:EDAX
光谱匹配
- 用户可以为频谱匹配创建和使用唯一的频谱库
- 可选功能使用户能够搜索频谱库以定位相似的频谱
- 使用智能材料和矿物库选项,可以将收集到的“未知”光谱与参考光谱库匹配亚博网站下载
- 流线识别未知,通过比较它们和可能的候选者,降低了检测光谱之间的不一致和相似性的复杂性
