EBEX™软件为EBSD

来自EDAX的APEX™EBSD专为在易于使用的APEX软件系统中表征电子反向散射衍射(EBSD)模式。

强大的模式检查和直观界面的组合使用户能够轻松,快速可靠地收集和报告高质量数据。耦合与Edax硬件,APEX增加了用户的生产力,并为微观结构表征提供了理想的解决方案。

使用方便

  • 初学者和熟练的用户的洞察力
  • 分析模式被安排在应用程序选项卡中,该选项卡具有适用于每个选项卡的逻辑组中的适用功能
  • 图形功能区允许快速访问功能和功能
  • 智能功能,用于自动改进数据收集和报告

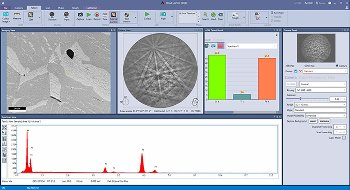

顶点EBSD带状棒。

顶点EBSD带状棒。图像信用埃克斯

可调节的布局

  • 根据用户首选项调整大小和组织数据视图窗口的能力
  • 为每个应用程序选项卡提供许多布局,可显示适用的视图窗口以获取首选操作
  • 用户可以通过用户选择颜色方案以匹配用户偏好或扫描电子显微镜(SEM)接口
  • 良好匹配,具有各种监视器配置
  • 可以保存自定义布局并重新使用

上下文敏感的布局选择。

上下文敏感的布局选择。图像信用:edax

用户定制

  • 单用户或多用户选项
  • 为每个用户保存的各个设置
  • 视窗®如果需要,可以使用用于登录的身份验证

特征

三联索引引擎

  • 在现实世界样本上产生优质的索引结果
  • 用独占三频带(三联网)索引方法降低对流氓带检测的敏感性
  • 在独家Hough页面上改进带检测设置,以允许所有晶体结构的有效索引
  • 获得专利的置信指数值为晶体索引溶液提供定量质量测量
  • 实现了使用Velocity™超级EBSD相机每秒4,500索引点的快速采集速度的高索引成功率。

三联索引解析重叠模式。

三联索引解析重叠模式。图像信用:edax

全面的EBSD数据收集

  • 可提供各种扫描模式
  • 可以容易地收集各个EBSD模式或全扫描
  • 线扫描获取
  • 智能步长建议有效扫描
  • 六边形网格采样改进数据采样
  • 提供原子探测辅助™模式用于跟踪晶界
  • 智能探测器优化使用户能够根据应用要求设置EBSD采集

动态扫描

  • 用户可以在每次扫描期间使用数字和可视反馈实时监视和评估数据收集
  • 集成灰度和彩色地图以正确理解结果
  • 彩色地图包括置信度指数,阶段,IPF和EDS元素
  • 霍夫乐队检测
  • 数据统计摘要
  • 晶体单元电池显示
  • EBSD模式和索引显示
  • 反馈为用户提供有关收集质量的信息
  • 灰度地图包括SEM信号,图像质量和尖锐(可选)

可用的多种扫描模式。

可用的多种扫描模式。图像信用:edax

蒙太奇大面积映射

  • 使用舞台运动扫描大区域来收集各种分析领域
  • 为单个文件自动拼接数据以进行详细分析
  • 过采样可用于增强字段之间的匹配

GIBEON陨石样品的EBSD使用蒙太奇覆盖7.5mm x 6.5 mm区域,以进行大面积分析。

GIBEON陨石样品的EBSD使用蒙太奇覆盖7.5mm x 6.5 mm区域,以进行大面积分析。图像信用:edax

批量扫描

  • 收集一系列扫描作为单一批处理
  • 指定批次的典型自由形式,蒙太奇和线路扫描
  • 指定批处理中的同时编辑,放大,步长,扫描区域和阶段位置
  • 允许有效地使用SEM进行分析各种样本或区域

数据管理

  • 用于平滑数据组织的项目树结构
  • HDF文件格式,用于数据携带和管理
  • 用于管理大数据的64位软件架构
  • EBSD和EDS集合的单个文件
  • 项目树中的默认名称,用于快速收集,如果需要,可以选择重命名
  • 可以指定文件名和位置以匹配用户要求
  • HDF文件与EDS分析和OIM Analysis™的Apex Review匹配良好匹配,用于EBSD检查

项目树数据组织。

项目树数据组织。图像信用:edax

集成EDS-EBSD

  • 完全集成能量色散光谱(EDS)和EBSD以进行详细的材料表征亚博网站下载
  • 采用创新的EDS量子发动机,增强了高倾斜EBSD几何形状
  • 用EBSD模式集成EDS频谱,以关联结构和化学信息
  • 并发EDS-EBSD扫描与CHI扫描处理良好匹配,以改善多相检查

高级报告

  • 根据OIM分析用户模板的可定制报告
  • 用户定义的报告内容有默认设计模板的模板文件中可用
  • 具有报告设计器工具的个性化报告布局
  • 用户可以使用批处理扫描功能进行报告
  • 用户可以从Apex EBSD或OIM分析软件创建报告
