Twyman-Green干涉仪可以描述为激光干涉仪构型，用于测量光学级机械表面，光学组件，系统和组件的传输波前质量和表面形状。

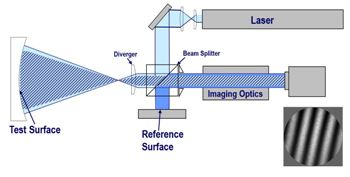

源光束在Twyman-Green激光干涉仪中准直，然后用梁分离器分开。“参考光束”引导到高质量的参考镜，“测试光束”被引导到测试表面。通过使用横梁扩展器或分解镜头，可以将测试波前模制，以与测试系统或表面的凸/凹面曲率相对应。
图片来源：4D技术。
Twyman-Green干涉仪测量表面形状
当两个梁通过梁分离器向后返回时，会重新组合，从而产生干扰模式。这种干扰模式是由相变的变化引起的，后者又是由“完美”参考表面和测试表面之间的变化引起的。使用4D Technology的专利动态干涉®技术，该干扰模式可以由传感器记录为单个采集框架。
图片来源：4D技术。
相位转移干涉指标集成了许多数据帧，以量化测试表面上所有点的高度，以精确测量表面的形状。有许多技术可以实现多个帧。标准技术通过在帧之间移动参考镜来引入系统和微小的相移。该技术可以定义为“帧速率”有限方法。
动态干涉法：尽管振动，测量
4D技术提供的Twyman-Green干涉仪使用一种完全不同的方法。使用基于极化的动态干涉法®方法，这些仪器从一个框架收集了四个数据阶段。当将四分之一波板引入参考光束和测试梁中时，它会赋予不同的极化状态。
图片来源：4D技术。
当摄像机之前引入元素时，数据分为四个阶段，传感器可以同时成像。
图片来源：4D技术。
动态干涉法是暴露量有限的，而不是框架速率有限，这是一个额外的优势。动态干涉测量法可以仅几微秒的简短采集时间。这种非常快速的采集冻结了湍流和振动，即使在嘈杂的环境中也会产生出色的测量。
4D技术是第一个开发用于定量，单帧相测量的动态干涉法。
Twyman绿色干涉仪的优势
与其他类型的干涉仪相比，Twyman-Green干涉仪为许多主要好处。
在困难的位置进行测量
Twyman-Green干涉仪的紧凑光学设计可容纳一个微小的测量头，可以轻松地将其放置在狭窄的空间中。激光源可以通过光纤电缆连接到头部，从而将产生热量的元件从光学器件移开。集体结果是在困难地区毫不费力地定位。
尽管有振动，但没有隔离
动态PHASECAM干涉仪消除了对振动隔离的需求。在量化大量光学器件时，或跨长路径量化时，这种好处在隔离系统非常昂贵时至关重要。干涉仪不再需要附加到测试光学上，这进一步简化了设置。
无需参考的措施
在Fizeau干涉仪的情况下，需要高质量和昂贵的参考传输（球形或平面）光学元件。另一方面，Twyman-Green干涉仪消除了对此外部参考光学元件的需求。
远程操作
所有功能的电动控制允许Phasecam Twyman-Green远程用于环境室，真空室，测量塔和其他复杂位置。
无需校准
Twyman-green phasecam始终是精确的，因为它包含较少的部分，不包含任何脆弱的高压PZT执行器，并且没有像时间干涉仪那样具有机械相位转换。
高分辨率
Twyman-Green干涉仪具有本质上的轴上设计，可确保PhaseCams提供精确和高分辨率。
测量高度反射性表面或低回报系统
极化控制允许用户匹配测试梁和参考光束中的能量，以改善条纹对比度。这种特征使用户可以大大增强垂直分辨率和噪声底的测量。此外，可以支持广泛的测试设置反射率，即使在较低的返回设置的情况下，也可以实现出色的对比度。
图片来源：4D技术。
动态Twyman-Green干涉仪的应用
Twyman-Green干涉仪特别适合量化：
- 缓慢的f/＃凹部组件
- 大量的凹面光学
- 非球形光学元件
- 焦点光学系统
- 在压力容器和环境室中
- 低回报设置
- 在测量塔或其他难以访问的位置
- 超出测量路径
- 移动系统，例如旋转/致动组件，自适应光学和柔性膜
- 在抛光设备中app亚博体育原位过程反馈
图片来源：4D技术。
4D技术的Twyman-Green激光干涉仪系列
4D Technology的Twyman-Green Phasecam激光干涉仪一直领导该行业的创新和高性能。
由于行业领先的分析软件，从可见到3.39 µm的可用波长以及一系列高质量的配件，4d Twyman-Green激光干涉仪可提供出色的灵活性和价值。
4d Twyman绿色激光干涉仪
Phasecam 6100 Twyman-Green激光干涉仪
多亏了电动控件和易于位置的纤维耦合测量头，极度紧凑的Phasecam 6100Twyman-Green激光干涉仪非常适合长路径测量。该系统可用于在压力容器，测量塔和其他困难测试设置中进行远程安装。
图片来源：4D技术。
Phasecam 6000 Twyman-Green激光干涉仪
电动控件以及易于位置的小型，纤维耦合的测量头使PHASECAM 6000非常适合在压力容器或测量塔，机上计量学和其他困难设置中远程安装。
图片来源：4D技术。
Phasecam 4020 Twyman-Green激光干涉仪
PHASECAM 4020具有抗振动和易于手动控件的能力。对于商店的地板或实验室来说，它负担得起且灵活。
图片来源：4D技术。
Phasecam NIR激光干涉仪
这些干涉仪在近红外波长为1.053、1.064、1.3和1.55 µm处的波前和表面测量值轻巧且具有抗振动仪。
图片来源：4D技术。
Phasecam Swir激光干涉仪
这些干涉仪在1.55 µm的波长下对精确波前和表面测量值轻巧，紧凑和不敏感。
图片来源：4D技术。
Phasecam IR激光干涉仪
这些干涉仪在3.39 µm的波长下提供精确的波前和表面测量值。双模式系统在抗振动模式下工作，可在清洁室或常规的时间移相中进行挑战性环境。PHASECAM IR激光干涉仪非常适合质量验证Adocal组件，焦点光学系统和IR光学元件。
图片来源：4D技术。
PHASECAM 4020HP高功率激光干涉仪
高功率25兆瓦的Hene Laser有助于量化低反射率（<1％）的设置，例如通过计算机生成的全息图（CGHS）量化沥青。
