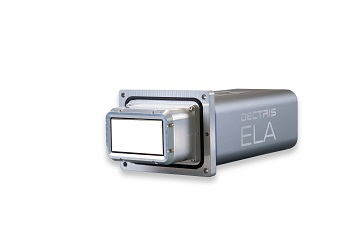

DECTRIS ELA系列探测器

能谱仪实现的能量分辨率是电子能量损失谱学中最关键的整体因素。

NION公司(Kirkland, Washington, United States)是这方面的先驱,这得益于NION IRIS EEL光谱仪实现了4兆电子伏的能量分辨率。这种能源分辨率是一个无与伦比的下限,尚未被其他制造商匹配。

为了进一步提高EELS光谱仪的性能,该仪器可以最好地与直接电子探测器集成,以提高动态范围、速度和灵敏度。

DECTRIS开发了一种名为ELA的新型直接电子探测器,基于其最新的EIGER2技术和一种适应电子光谱仪需求的传感器格式。

DECTRIS的混合像素探测器可以非常有效地计数电子,并且可以管理超过100 pA的探针电流,这是STEM-EELS实验中通常需要的。

DECTRIS ELA探测器配备了一个硅传感器,可以在30到200 keV之间的连续读出模式下工作在9000光谱/秒。改进后的参数可以实现元素实时映射,并允许在几分钟内记录动量分辨的EEL光谱。

关键优势

  • DQE ~ 0.8(无超分辨率)
  • PSF @ 100 keV ~ 1.3像素,更低keV改善
  • 2250帧/秒,子区域更快
  • 动态范围> 106:1
  • 改进了30 - 200kev操作
  • 在计算单个电子时,用户可以利用大于100 pA的束流

应用程序

  • 元素的映射
  • STEM-EELS

六方氮化硼(h-BN)的EELS, E0 = 100 keV,束电流= 170 pA, 10秒曝光,0.28 eV/ch。原始数据(没有暗减或增益标准化)。

六方氮化硼(h-BN)的EELS, E0 = 100 keV,束电流= 170 pA, 10秒曝光,0.28 eV/ch。原始数据(没有暗减或增益标准化)。图片来源:N.德尔比。T.C. Lovejoy等人,未发表(2019)。图片来源:Dectris Ltd。

规范便于

表1。来源:DECTRIS

像素大小(µm²) 75 x 75
数量的像素 1028 x 514
有效面积,宽x高[mm²] 76.4 x 38.6
能源范围(凯文) 30 - 200
最大帧率,ROI [Hz] 9 000(16位)
最大帧速率,全帧[Hz] 2'250(16位),4'500(8位)
传感器 如果
数据格式 HDF5
冷却 水,20°C
维度(举行)[毫米³] 110 x 80 x 260
探测量子效率,DQE(0) 0.9 @ 100 kV;0.8 @ 200 kV
探测器安装 水平轴上
辐射硬度(²el. /毫米) > 5 x 10¹⁸

所有规格如有更改,恕不另行通知。
