Allectra推出了新的KAP301系列独家抗辐射高温Kapton绝缘电线。这些导线是311-KAPM-RAD范围的替代方案，可提供更高的电压。
目前有直径0.6 mm (301-KAPM-060)、0.35 mm (301-KAPM-035)和0.25 mm (301-KAPM-025)的多股线，以及K型和N型同轴线、双绞线和热电偶线。
钻石光源，英国已经成功地测试了这些电线在电子束下，以检查他们在辐射暴露的真空兼容性，现在将在真空中使用他们。
规范
| ． |
． |
| 真空 |
特高压(< 10－10mbar) |
| 辐射电阻 |
109Rad = 107孔侑 |
| 温度范围 |
4 K……300°C |
| 建设 |
包线绝缘，卡普顿 |
| 导体 |
镀银铜、多排
0.25 mm: 7 x 0.08 mm ø(同轴电缆相同)
0.35 mm: 7 x 0.12 mm ø
0.6 mm: 19 x 0.127 mm ø
0.25 mm:热电偶线 |
| OD(典型值) |
0.25 mm导体:0.47 mm
0.35 mm导体:0.58 mm
0.6 mm导体:0.74 mm
0.9 mm同轴0.25 mm芯线
0.95 mm热电偶线(K/N) |
| 最小弯曲半径 |
7.5 x直径(长期) |
| 额定电压 |
7.5 KV直流真空 |
| 击穿电压 |
> 14 KV直流 |
这些电缆可在线轴与5米/10米/50米/100米，或自定义长度。

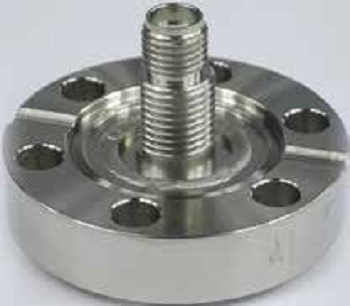

用于特高压应用的27 GHz SMA馈通
242-SMAD27G-C16(和其他法兰尺寸)
Allectra目前提供一种双面SMA馈通，其频率范围可扩展至27ghz，适用于特高压。如果不需要超过27ghz的频率，这些“超级sma”版本是SMA-K或2.92 mm型号的经济替代品。不锈钢外壳配有镀金中心接触。最多可以将四个这种引线连接到一个DN40CF法兰上。最小的安装法兰是16cf。
规范
| ． |
． |
| 类型 |
扩展频率范围的超级sma |
| 阻抗 |
50欧姆 |
| 频率范围 |
0-27 GHz |
| 驻波比 |
最大1.25在27 GHz |
| 插入损耗 |
typ。0.15 ×√f (GHz) db |
| 最大电压 |
500 V |
| 温度 |
-55°C to 180°C (CF法兰) |
| 真空泄漏率 |
< 5 x 10－10mbar l /秒(他) |
| 亚博网站下载 |
玻璃、不锈钢、BeCu、PTFE、芬尼 |
| 电镀 |
内接点镀金 |
| 密封 |
焊接金属密封 |
