管道弯头容易损坏，例如由于流动加速腐蚀(FAC)。然而，由于弯管的形状从凸到凹各不相同，而且有许多不同的管径，因此很难检测。

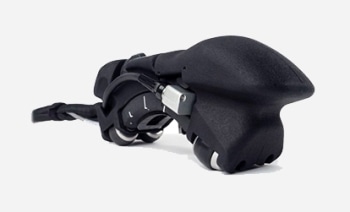

奥林巴斯的flexxform解决方案结合了柔性相控阵探头技术和扫描仪来克服这些困难。当与水柱一起使用时，该解决方案可以获得直径在4.5英寸的弯头的易于解释的数据。(114.3毫米)外径至平。
它还提供了许多其他优点，例如:
- 直观的2D c扫描成像
- 弯管壁厚的快速测量
- 完整的手肘覆盖
- 高分辨率数据(1 mm × 1 mm)
图片来源:奥林巴斯科学解决方案
高分辨率数据
当与OmniScan™MX2或SX仪器一起使用时，扫描仪可以识别和测量不同类型的异常或损伤，如腐蚀点蚀、残留壁厚、中壁夹杂物或层压。
高密度数据结合OmniPC™软件或探伤仪提供的大量视图，可提供弯头状况的清晰图像，并能够快速、轻松地解释数据。扫描方向被编码，而一个索引按钮直接位于扫描仪上，以在第二个轴上执行索引增量。
扫描仪通过磁轮安全地固定在管道上，泡沫垫片与表面保持永久接触，以确保水柱充满。
一个水楔减少了水的消耗，并使气泡易于控制。它还能使扫描仪符合凹凸弯管形状，对具有中等粗糙度的表面进行耦合，并将数据同步到前壁。
每个楔板都被设计成适合特定的管径。操作人员可以轻松地将探头和楔形组件安装在扫描仪上，系统就可以使用了。
图片来源:奥林巴斯科学解决方案
