FTIR气体测试用可加热长光程气体电池

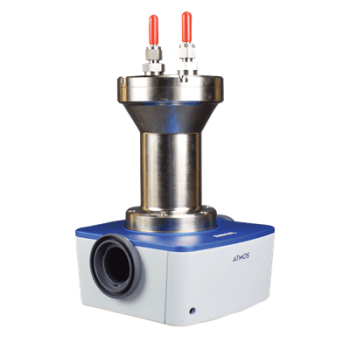

标准的长路径长度气体电池间距可从SPECAC提供现在最新大气™ 金属体固定路径长度气体电池系列.

使用新的光学建模工具对这些单元进行了改进，以提供最高的信噪比。

模型	A2.5	A5	A10	A20
路径长度（m）	2.5	5	10	20
基本路径长度（mm）	104.	139	250	455.
通过次数	24	36	40	44
卷（L）	0.27	0.63	2.12	3.68

大气™ 该系列可加热至200°C，包括温度控制器和加热套。

为什么atmos™？

• 低电池体积，便于快速气体交换
• 改进了无与伦比的信号对噪声的光路
• 高达200°C的可改装加热套选件
• 最大电池压力为125 psi（8.6 bar）
• 包括惰性不锈钢镜面基板，不含胶水，因此可防止脱气
• 镍涂层铝电解槽体能够更好地从加热套进行热传递；大气™ 与玻璃相比，该系列还具有更高的气体压力

灵活规格长径气室旋风分离器™ 龙卷风™

旋风™ 龙卷风™ 单元可以使用金属或玻璃单元体，并且可以配置为一系列的路径长度。

模型	C2	碳五或者 T5	C10或者 T10	C20或者 T20.
路径长度设置（m）	0.5—2.5 以0.5米的步幅	1.0—8.0 以1.0米的步幅	2.1—10.6 以1.06米的步幅	2.0—20.0 以2.0米的步幅
基本路径长度（mm）	125	250	264	500
通过次数	4—20	4—32	8—40	4—40
卷（L）	0.19	1.33	2.60	4.30

Cyclone™与Tornado™

• 龙卷风™ 电池为剥离式产品，作为标准产品交付，无出口或进口龙头阀；它们不能加热。
• 旋风™ 电池交付时可配备加热套，用于分析高达200°C的加热气体（不适用于C20型）
• 可修改的镜托架可以安装到Cyclone™单元中，以允许用户在整个给定范围内更改路径长度。

选择哪个路径长度？

气体吸收率取决于红外光束穿过气体样品的距离。光程长度（L）、浓度（C）和吸光度（A）之间的关联由比尔定律给出，如下所示：

A=-log₁₀（一）₀)=a.C.L

大气中的气体浓度通常以ppm的C.L单位表示⋅m-红外光束在1.0-m路径上遇到的分子数。

大气浓度为0.1 ppm的气体能够吸收100 m光程长度上的红外光，与10 ppm的相同气体吸收1 m或1 ppm的红外光吸收10 m相同。

因此，应选择小区的路径长度，以在光谱仪的线性范围内给出指定浓度的吸光度值。下面给出的表可以视为指导：

气名称	公式	v（cm.-1)	PPM.M.	吸光度
二氧化碳	一氧化碳2.	2360	100.	0.40
一氧化碳	一氧化碳	2170	100.	0.04
甲烷	中国4.	3020	100.	0.10
C2.到C.6.正构烷烃		2960	100.	0.10
二氧化氮	不2.	1630	100.	0.15
一氧化氮	不	1900	100.	0.015
二氧化硫	所以2.	1370	100.	0.09
硫化氢	H2.s	1300	1000	0.002
氨	NH.3.	960	100.	0.12
氯化氢	盐酸	2940	100.	0.04
水	H2.O	1650.	1000	0.20
氯乙烯	中国2.Chcl.	950, 900	100.	0.06
乙醛	中国3.首席人事官	2750.	100.	0.015
苯	C6.H6.	670.	10	0.09
甲苯	C6.H5.中国3.	730, 690	100.	0.10
甲醇	中国3.哦	1040	100.	0.10
乙醇	中国3.中国2.哦	1050	100.	0.05
羰基硫	COS.	2070.	100.	0.40
一氧化二氮	N2.O	2235	100.	0.15
六氟化硫化物	旧金山6.	950	10	0.40

特征

• 环境温度操作
• 真空至15 p.s.i.运行
• 宽路径长度范围（1-20米）
• 阳极氧化组件
• 硼硅酸盐玻璃体
• 基准系列基板安装
• 可清洗转移光学盒
• ZnSe，CaF_2.，或KBr窗口
• Kalrez或Viton“O”形密封圈
• 金镜（受保护）

可选功能

• 清洗波纹管
• 压力表
• 干燥剂储存帽
• 真空/气体入口和出口水龙头
• 附加后视镜托架组件
