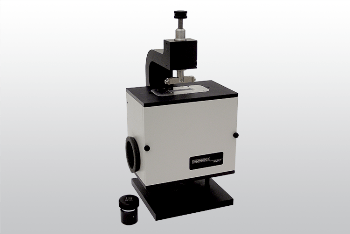

用于FTIR光谱仪的WafIR™ATR Wafer Checker

WafIR™来自Harrick Scientific Products的是一个水平ATR附件,设计用于分析单层和其他薄涂层,涂层在晶圆的一侧,两侧都经过抛光。它包括一个入射角为45°的硅晶体来耦合入射和射出的光。

WafIR配备了一个压力施加器,包括压力垫,即使在被测区域外部的接触面积最小的情况下也能提供最佳接触。滑脱离合器集成到压力施敷器限制施加在样品上的总力。为了实现可重复性,压力涂抹器被设计为与扭矩扳手兼容。

WafIR完全受限,以确保快速清洗,并与大多数FTIR光谱仪兼容。

特性

  • 多重反射确保高灵敏度
  • 无阻碍的水平取样表面容纳了直径为52 × 10 mm至203 mm(8″)的晶圆
  • 固定入射角45°
  • 该设备可app亚博体育以很容易地对准和使用
  • 非接触式抽样技术;与耦合晶体的接触发生在测量区域的外部
  • 可替代硅耦合晶体
  • 为厚度为0.770 mm的晶圆片提供33次反射
  • 独有的压力涂抹器,包括衬垫,确保与样品接触最小
  • 综合滑脱离合器限制了施加在试样上的总力
  • PermaPurgeTM能够快速交换样品而不中断清洗

包括

  • 硅耦合晶体集成WafIR
  • 兼容硬件为给定的光谱仪
