迄今为止，诸如汽车扇区中的注射阀等几何形状像井眼一样，直到现在。此外，具有垂直表面的组件的横向探测仅限于复杂的特殊解决方案，CT解决方案或触觉测量系统。
这种变化具有创新的功能光学坐标测量系统- µCMM-将在今年在德国斯图加特的控制节目中展出。现在，也可以通过光学确定90°以上的垂直表面。

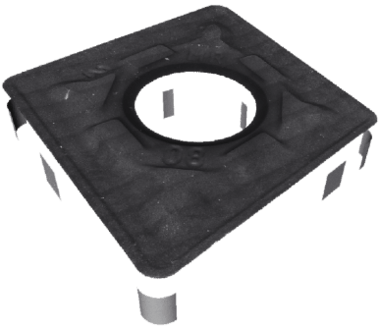

光孔测量
如上所述，还可以通过光学测量超过90°的垂直表面。孔的直径比1：3至1:10之间的直径范围为0.1至2 mm。
通常由用户测量内部和外径和开放角度之类的参数。
更多可测量的参数
参考表面，轮廓，长度等

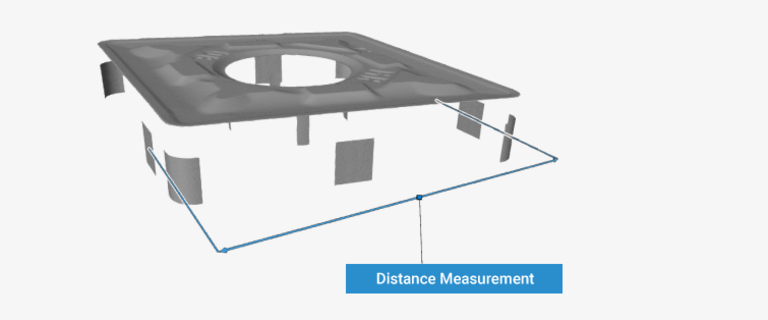

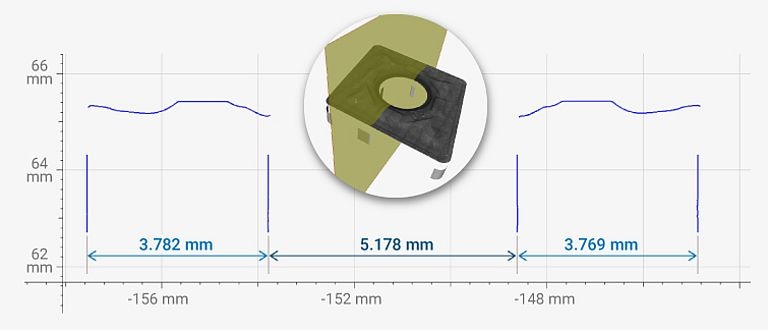

除孔外，可以在短级别的测量时间和高分辨率下以高度的精度和高分辨率的高度确定参考表面，长度，轮廓等尺寸特征。

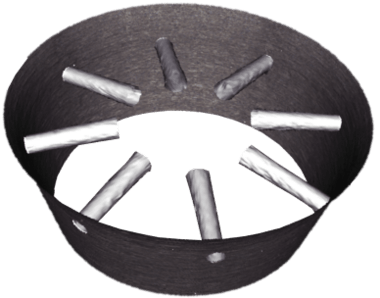

多孔测量
使用自动旋转单元“ µCMM REAL3D”
结合一个自动旋转单元“ µCMM REAL3D”（将3轴CMM转换为5轴系统）可以确定多个孔，包括它们的方向，彼此之间的方向。注射喷嘴的测量包括注入角度，侧角，K因子和直径是一种应用，可以使用与REAL3D串联使用µCMM来实现。
垂直焦点探测
焦点变化技术的扩展
“垂直焦点探测”是一种用于孔测量的专利技术，是焦点变化技术的扩展。它基于使用部分光锥的使用。镜头从垂直表面捕获单个扩散反射的光线。超过90°的侧面可靠地确定高可重复性和高分辨率。可以使用以这种方式确定的垂直侧面来拟合工件坐标系。
