核磁共振(NMR)是常规岩心分析的重要工具，核磁共振(SCAL)也是常规岩心分析的重要工具。大多数测量是在环境压力和温度下进行的;然而，在尽可能接近储层环境的地方进行测量变得越来越重要。为了实现这一点，核磁共振兼容的岩心支架是必需的，但目前的设计对核磁共振性能或样品处理都有严格的限制。

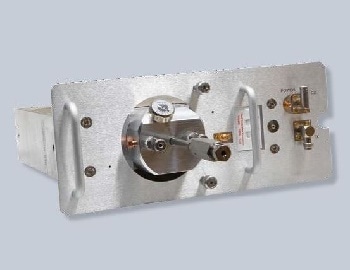

的P5细胞消除了这些限制，使用户能够在油藏条件下进行核磁共振测量。该电池的设计和开发着眼于性能和可用性，用户可以在高达5000 psi的围压下对样品加压。P5 cell是GeoSpec系列核磁共振岩芯分析仪的独家产品，采用了最先进的材料，使核磁共振线圈更接近样品，而不影响GeoSpec的性能。亚博网站下载
P5电池充分利用了行业领先的GeoSpec系列仪器的性能，作为唯一专门采用Q-Sense技术设计的压力容器。Q-Sense具有较高的信噪比和较短的回波间隔，从而增强了对较小孔隙中的流体的测量，提高了P5单元对非常规储层致密岩石的测量能力。
独家特征的P5细胞
- 可通过扭锁盖快速装卸样品
- 低背景信号用于小体积样品(例如页岩)的有效测量
- 能在仪器外保持压力吗
- 核磁共振线圈嵌入电池-使更快和更准确的测量
单个样品不能再独占核磁共振仪器数周或数天。P5单元使样品可以从仪器内部和外部加压。可以在不减压的情况下从仪器中插入和取出加压样品，从而消除压力循环问题。电池的顶部和底部配备有压力配件，使用户可以进行压力流量研究。
公司最优先考虑的是用户的安全。P5细胞是该行业中的第一个;它的二次密封系统在压力环境中提供无与伦比的保护。所有的电池都经过CE认证和测试，以确保最高的质量和安全标准的满足。
P5覆盖层系统包括:
- P5细胞
- o形环替换设备
- 板凳上站
- 流压力配件
- 核磁共振隔离配件
| 规范 |
P5 - 1”/ 53 |
p5 - 1.5”/ 53 |
P5-1”/ 75 |
p5 - 1.5”/ 75 |
| 岩塞大小 |
直径 |
长度 |
直径 |
长度 |
直径 |
长度 |
直径 |
长度 |
|
1.0” |
2” |
1.5” |
2” |
1.0” |
2” |
1.5” |
3“ |
| 最大工作压力 |
5000 psi |
2500 psi |
5000 psi |
5000 psi |
| 最大工作温度 |
100°C |
100°C |
100°C |
100°C |
| 安全特性 |
主压力元件测试至额定压力的三倍;二次围阻;集成爆破片和压力表;下降(冲击)保护;CE认证 |
P5 Cell是为GeoSpec系列产品中的2mhz和12mhz系统而构建的。
