塑料芯片封装是一种用环氧树脂模塑化合物(EMC)封装芯片的成型过程,它可以防止物理损伤或腐蚀的发生。在这个成型过程中,需要进行微芯片和其他电子元件之间的连接。
在这个成型过程中涉及的附加程序包括热固性材料的固化现象,以及控制过程条件的管理。
由于由于EMC、芯片、引线框架和高线密度,与多种材料组件相关联的成型有一定程度的复杂性,因此与芯片封装过程相关的挑战很多。这些挑战可能会导致模具中出现缺陷,其中包括不完全填充、空气陷阱、空隙、钢丝清扫、桨叶移位和包装翘曲等。
自动啮合功能支持轻松完成封装分析。Moldex3D用户还可以选择采用先进的手动啮合,以应对更复杂的组件,如欠切割型引线框架。
精确的模拟可以提高设计优化和成本管理,最终避免成型问题。此外,可以立即预测和解决潜在的成型问题,最终帮助工程师提高他们的芯片质量,以更有效的方式防止潜在的缺陷。
产品组合及特点
●包含必要特性〇可选特性
标准包装 |
成型工艺 |
传递模塑法 |
网格技术 |
|
网 |
● |
设计师 |
● |
节奏接口 |
○ |
模拟功能 |
|
流,治愈,经 |
● |
热分析 |
● |
压力 |
● |
线扫描 |
● |
式的转变 |
● |
有限元分析界面 |
● |
解算器功能 |
|
项目 |
● |
并行处理 |
8 |
材料试验 |
|
粘度(流变仪) |
● |
固化动力学(DSC) |
● |
解决方案附加 |
成型工艺 |
压缩成型 |
填充不足 |
模具后治愈 |
成型工艺 |
压缩成型 无流底泥(NUF) 嵌入式晶圆级封装(EWLP) |
毛细管填充不足(CUF) 型填充不足(MUF) |
材料的化学收缩 粘弹性应力松弛 |
材料试验 |
|
|
|
特定的体积(PVTC) |
● |
○ |
● |
粘弹性模量(DMA) |
○ |
○ |
● |
接触角 |
○ |
● |
|
系统要求:支持的平台
平台 |
操作系统 |
Windows / x86 - 64 |
Windows 10家 Windows 8的家庭 Windows 7家庭 Windows Server 2008 Windows HPC Server 2008 Windows Server 2012 |
系统要求:硬件推荐
最低 |
CPU |
英特尔®酷睿i7处理器 |
内存 |
16 GB的RAM 至少有1tb空闲空间 |
推荐 |
CPU |
英特尔®氙®E5处理器 |
内存 |
32 GB RAM 至少2tb空闲空间 |
塑料芯片封装成型解决方案

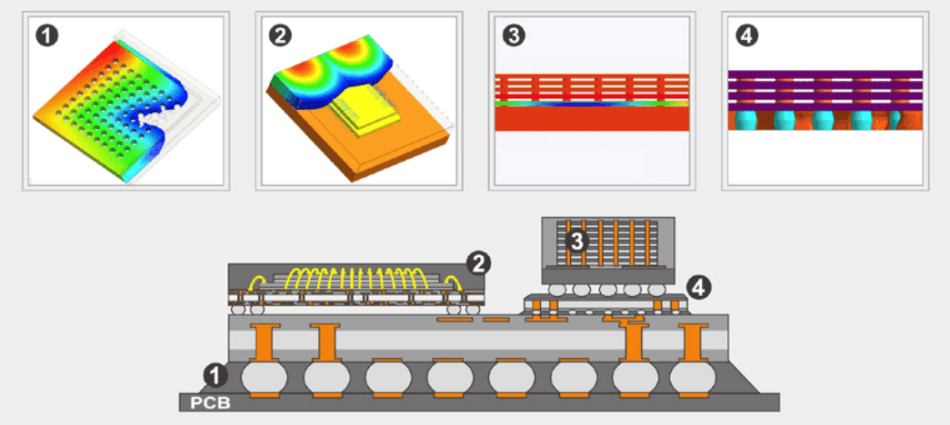

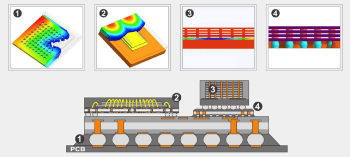

图1所示。Moldex3D包装为用户提供完整的系列成型解决方案。此外,Moldex3D还支持多种综合解决方案,其中包括转移成型、模压下填充、毛细管下填充(CUF)、压缩成型、嵌入式晶圆级封装(EMWLP)和无流下填充(NFU)/非导电膏(NCP)。

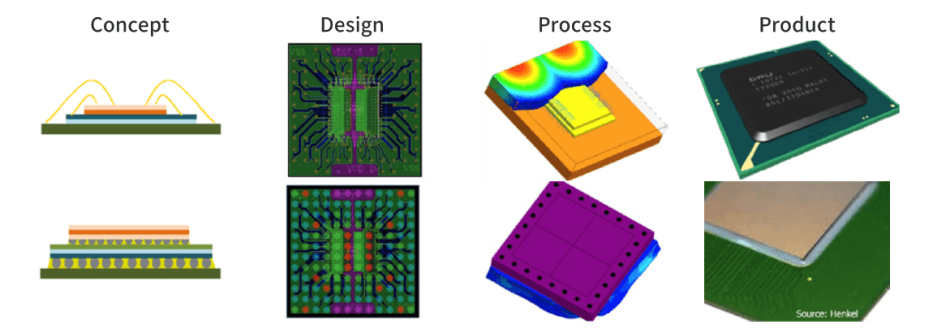

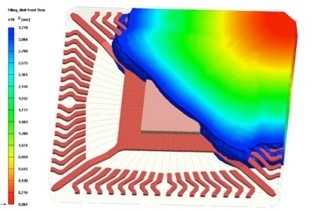

图2。设计人员可以使用Moldex3D IC Packaging来全面分析芯片封装过程,包括填充、固化和冷却过程,以及先进的制造过程,包括滤芯浓度、下填充封装、成型后固化、应力分布和结构评估。

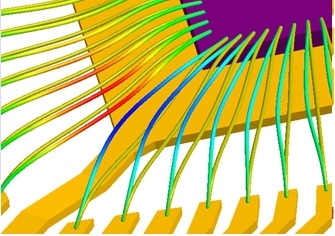

在线材扫描分析中,基于线材扫描对变形线材与原始线材进行了比较
