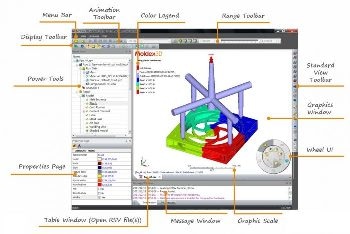

综合通信平台可视化3D分析结果

上头moldex3D查看器综合通信平台允许用户快速简便地视觉化Moldex3D分析程序所得结果此外,从Moldex3D项目获取的各种分析结果可输出为压缩RSV文件并最终导入ViewerMoldex3DViewer支持eDrest、Solid和shell项目

Moldex3D Viewer用户从使用平台获益,因为它提高设计验证效率并优化给定程序通过这个平台用户便捷启动跨部讨论协作

Moldex3D Viewer用户还可以查看并分享所有模拟的利弊,并与其协作团队进行更具体的识别,协作团队可包括零件设计师、模版制作者、工具工程师、合作伙伴和/或客户Moldex3D Viewer使用大大提高用户总体生产率,同时增强企业竞争力

产品特征和效益

• 可视化分析结果包括:
  • 设计
  • 固态模型
  • Shell模型
• Moldex3D项目所有分析结果都可用RSV导出
• 可定制结果导出项可用于分析协作和点亮文件尺寸
• 多运行结果显示
• 同步结果可显示并比较
• 分组树视图允许用户高效组织不同类型的结果
• 动态视图操作可用
• 支持生成结果动画
• 用户能够根据个人偏好改变Moldex3D查看器的外观和感觉

可Moldex3D查看器 Do

• 可移植RSV文件格式
  • moldex3D结果查看器(RSV)是可用Moldex3D查看器阅读的排它文件格式所有用户专用分析结果都可通过Moldex3D项目通过使用此文件格式导出
  • 外加模型的图理学和几何信息也包含在这个文件格式中Moldex3DRSV方便用户与公司或客户分享分析数据

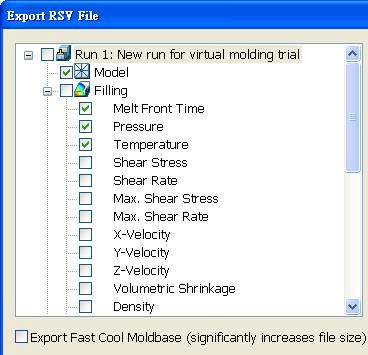

• 用户定义显示结果项
  • 用户可判定Moldex3D查看器中将显示哪些分析结果项选择这些项后,所有数据都可导出Moldex3D项目RSV文件通过这种界面用户可输出他们感兴趣的结果,同时点亮进程文件大小
• 可缩放变形值
  • Moldex3D查看器可用于设计尺度因子并最终生成变形动画正因如此,用户能点开或关入轴中变形结果(X、Y和Z)以清晰观察局部设计变形趋势

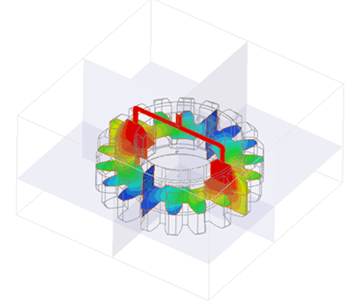

• 滑动切片
  • 功能允许用户观察测试样本内温中存在的变异,同时分析模态内热积区每一剪切切平面可沿轴向任意移动并自由旋转
• 动态Iso表层
  • 用户可以通过使用压力、温度或速度等常值识别单表层和/或多表层等值页面中也可以调整通过这些调整,用户能够更好地评价具体案例分析结果,预测可能出现的不良效果,如warpage、变形、水槽标记和犹豫不决

支持语言

• 英语
• 中文(传统或简化式)
• 日语
• 德文类
• 法语
• 俄国
• 波兰语
• 西班牙语

系统需求

综合通信平台可视化3D分析结果

可移植RSV文件格式

用户定义显示结果项

可缩放变形值

滑动切片

动态Iso表层
