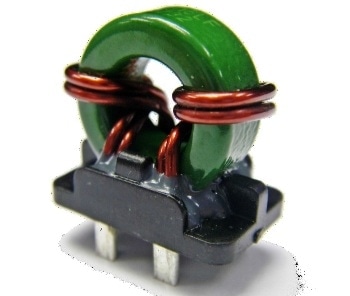

TT Electronics推出了AEC-Q200合格的共模扼流圈HA19系列，适用于所有需要电子动力转向(EPS)噪声抑制的应用。HA19扼流圈是电磁干扰应用的理想选择，涉及高效电动助力转向，AEC-Q200合格部件是必不可少的，以及紧凑的结构。
特性
- 工作温度范围从-40°C到+125°C
- 额定电流可达44a
- 能在+85°C的环境温度下工作
- 能忍受40°C的最高温升吗
- 减少通过线路进行的干扰
- 铁氧体磁芯，确保低损耗
- 有效地保持传输信号的完整性
- 在恶劣环境下表现出色
- 符合RoHS标准
- 资格AEC-Q200
描述
HA19共模扼流圈旨在适合需要噪声抑制的应用，这在新一代车辆的越来越多的段中常见，包括电动车辆（EVS）和插入式混合动力汽车（PHV）。
HA19系列结构坚固，工作效率高，处理电流质量高。它们具有较强的机械性能，具有低直流电阻和低温升的性能。
HA19系列由3个部分组成，标准电感值从11µH到75µH，在减少电路中线路的干扰方面工作得很好。这些扼流圈非常可靠，处理电流效率高，从26.5 A到44 A。它们可以承受更高速率的过流。
HA19共模扼流圈系列不含铅，其无铅结构符合欧盟指令2011/65/EU (RoHS2)。-40 - 125°C的工作温度范围，加上AEC-Q200认证，使其非常适合任何暴露在高压力下的汽车设置。
应用程序
HA19扼流范围适用于以下类型的应用:
- 涉及高频EPS噪声抑制的应用
- 涉及下列运输应用:
- 工业应用:
示意图
下面的原理图显示了共模扼流圈的设计。
规范
下表给出了在25℃左右适用的规格。
笔记
- 电感和漏感的测量在10khz, 0.1 Vrms。
- 额定电流为DT(40℃)对应的近似直流。在实时应用中，必须在使用过程中对零件的温度进行验证。部件温度等于环境温度和温升之和，即使在最坏的工作条件下也不能超过125℃。
- 漏感的测量是在N2上的线圈短路后在引脚1-2处或引脚4-3处进行的。
包装
订购信息
外形尺寸(毫米)
