ABB的FPD470 Wedgemeter系列测量气体，液体和蒸汽。它们包含坚固的V形流量限制，使其非常健壮。FPD470楔形表是双向的，主要适用于磨料和/或粘性浆液/流体。

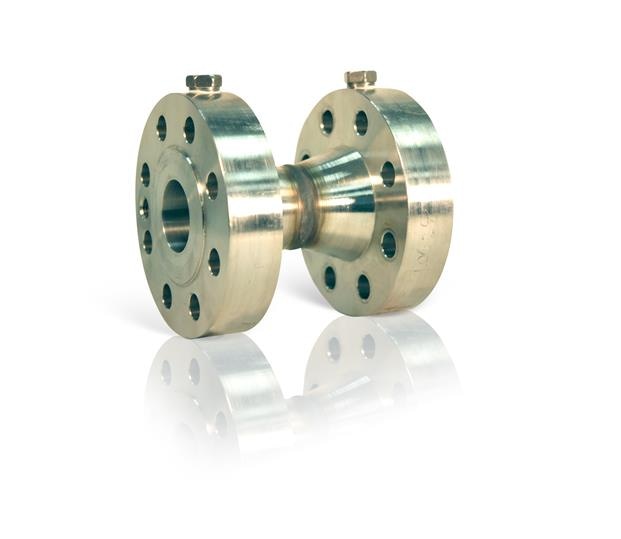

楔形表流元件-FPD470P
ABB的FPD470P是具有螺纹DP连接的楔形表，用于连接传统发射器。流量元件包含车身和楔形流限制。该限制会导致与体积流速的平方相对应的差。
FPD470P楔形限制不包含临界表面尺寸或锋利的边缘，这会影响由于通常预期的磨损而影响的测量精度。
数据
- 双向流
- 标准尺寸1至24英寸
- 测量气体，液体和蒸汽
- 低雷诺数测量值（低至RD 500）
- 高准确性±0.5％
- 最小上游和下游管道要求

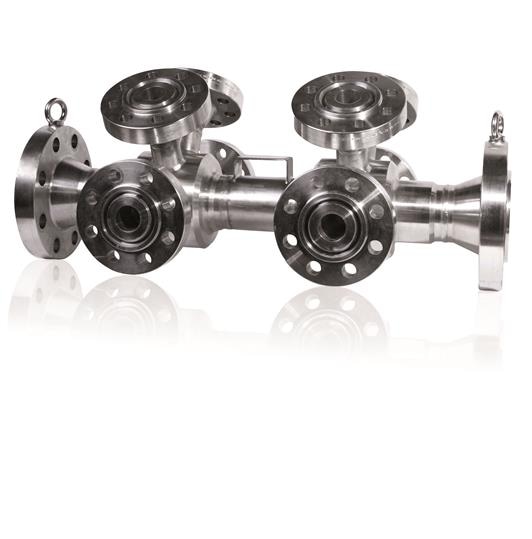

楔形表流元件-FPD470F
ABB的FPD470F是一个楔形表，包括用于法兰远程密封的DP连接。流量元件带有车身和楔形流限制。该限制会产生与体积流量平方相对应的差压力。
FPD470F楔形限制没有任何关键的表面尺寸或锋利的边缘，这会影响由于通常预期的磨损而影响的测量精度。
数据
- 高准确性±0.5％
- 测量气体，液体和蒸汽
- 标准尺寸1.5至24英寸
- 双向流
- 低雷诺数测量值（低至RD 500）
- 最小上游和下游管道要求

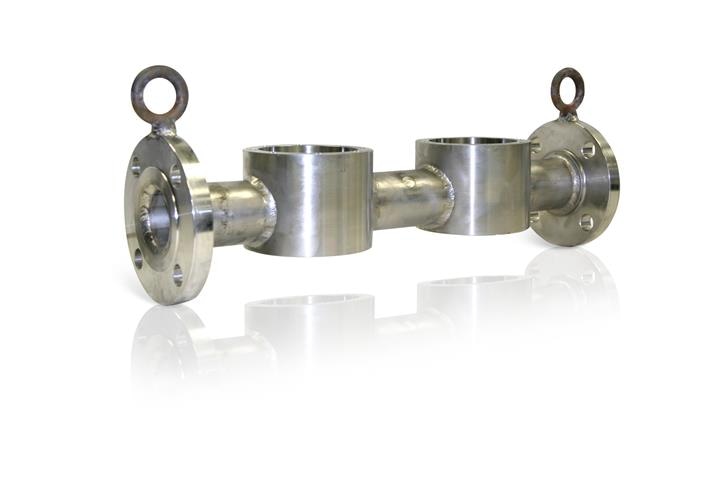

楔形表流元件-FPD470C
这FPD470C楔形表来自ABB包括用于化学T恤遥控密封的DP连接。该流量元件的设计具有身体和楔形流限制。该限制形成了与体积流量平方相对应的差压力。
FPD470C楔形限制不包括不关键的表面尺寸或锋利的边缘，这些尺寸会影响由于通常预期的磨损而影响的测量精度。
数据
- 双向流
- 测量气体，液体和蒸汽
- 高准确性±0.5％
- 最小上游和下游管道要求
- 低雷诺数测量值（低至RD 500）
- 标准尺寸0.5至24英寸
