这Hydround II是一种静水油旋转轴承，旨在坐在鼓滚车的Z轴上和Precitech的纳米型®用于工具加工的机器。
该系统可以旋转，这意味着钻石工具可以在整个加工过程中访问360度的任何方向。除此之外，对于直径大于200毫米的零件，工具固定器可以坐在旋转轴的边缘之外。
Hydoround II已改进了编码器错误映射系统，该系统提供了：
- 对于位于中心100毫米以内的工具，XZB接受的形式准确性是有效的
- 提高位置准确性十倍
- 将B轴用作高度精确的工具炮塔
规格
|
381毫米（纳米型700 Ultra） |
330毫米（纳米型X和鼓滚车） |
| 桌面尺寸 |
381毫米（15英寸）直径。 |
330毫米（13英寸）直径。 |
| 承载量 |
454公斤（1000磅） |
225公斤（500磅） |
| 最大限度。速度 |
10 rpm |
| 电动机扭矩 |
6.8 N-M（6英尺磅）。 |
4.1 N-M（3英尺磅）。 |
| 径向误差运动 |
0.10μm（4μin。） @ 1英寸上表* |
| coning错误 |
1.0 nm/mm（1.0μin。/in。） |
| 径向刚度 |
525 N/μm（3,000,000磅/IN。） |
225 N/μm（1,280,000磅/in。） |
| 轴向刚度 |
875 N/μm（5,000,000磅/IN。） |
600 N/μm（3,428,000磅/in。） |
| 力矩僵硬 |
17 n-m/μrad（150磅/μrad） |
3.4 n-m/μrad（30磅/μrad） |
| 定位准确性 |
+/- 0.1 ARC-SEC（+/- 1 ARC-SEC行业标准的10倍改进） |
*可以还原为<1μin。在工具的工作高度下，采用PrecItech的独家超级选项

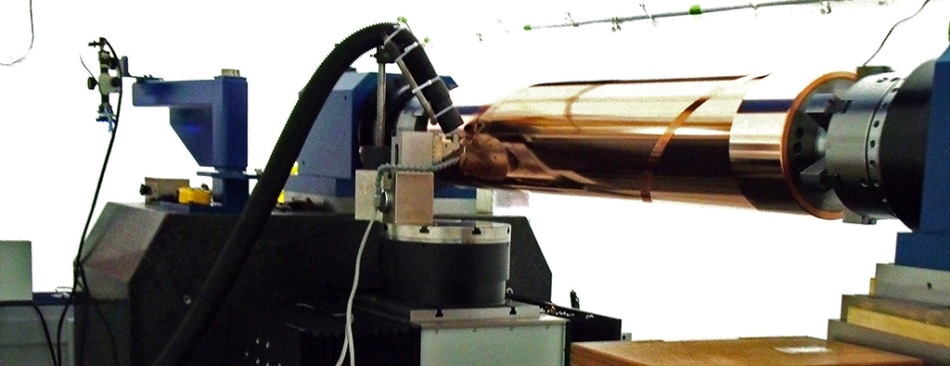

Hydorround II旋转B轴

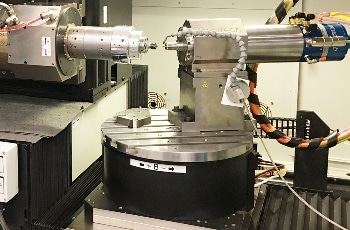

大型HydroRound®II，在freeform®TL上带有左旋螺旋

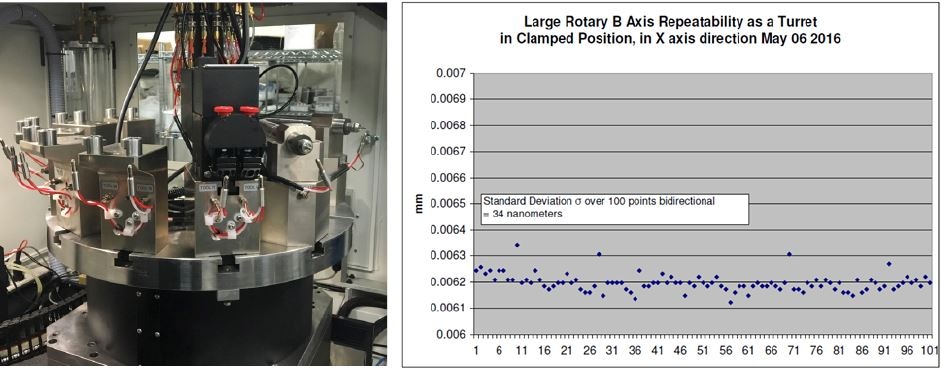

FreeForm®TL上的大型Hydround®II用作超精密工具炮塔，带有10个固定工具，双FTS1000、2个标记纺锤体（或左旋纺锤体）和16个单独的喷雾雾
